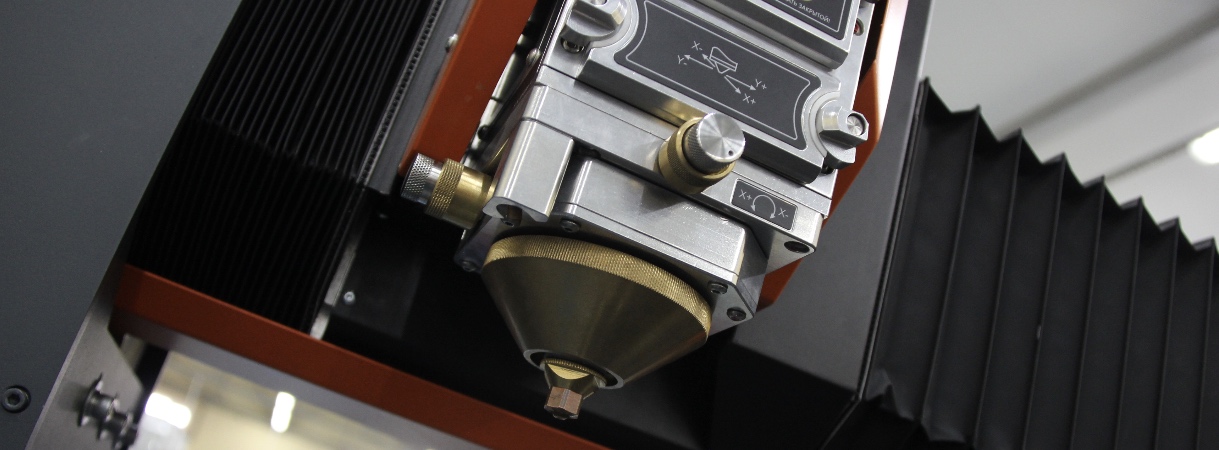

Лазерная оптическая голова Unimach, основные отличия от китайских производителей

Электромеханический привод линзы

Автоматическое изменение положения линзы при выборе материала из библиотеки. Диапазон регулировки фокусного расстояния: ‐20…+20 мм; Управление положением линзы со стойки ЧПУ.

Ручной привод линзы

При изменении обрабатываемого материала оператор вручную меняет положение линзы. Диапазон ручного изменения фокусного расстояния ограничен в пределах ±10 мм.

Изменение фокусного расстояния

Нет необходимости длительного изменения диапазона ручной фокусировки вверх или вниз.

Изменение фокусного расстояния

В случае необходимости значительного изменения фокусного расстояния, не попадающего в диапазон, указанный в п. 1 (это происходит при значительном изменении толщины, при переходе с одного газа на другой, т.е. при переходе с одного материала на другой), требуется перемещение указанного диапазона вверх или вниз, что требует демонтажа части оптической головки и занимает продолжительное время (не менее 30минут).

Картриджная замена фокусирующей линзы

Оператор вынимает картридж из оптической головки и производит замену линзы в чистом помещении. При этом оптическая головка и коллиматор остаются герметично закрытыми. Время замены линзы составляет не более 2 минут

Замена фокусирующей линзы

Для замены линзы по изменению фокусного расстояния необходим демонтаж части оптической головки. Это приводит к существенному увеличению времени обслуживания. (у опытного оператора такая процедура занимает не менее 30 минут). Коллиматор остается открытым, это приводит к попаданию микрочастиц пыли на коллимирующую линзу, что приводит к сокращению срока ее эксплуатации.

Регулировка положения сопла

Осуществляется двумя удобными ручками, которые легкодоступны для оператора. Механизм регулировки оснащён надёжными прецизионными тележками и направляющими и реализован при помощи специальной подпружинивающей системы

Регулировка положения сопла

Производится четырьмя винтами и четырьмя контргайками, две из которых находятся в труднодоступном месте, вне зоны видимости оператора. Юстировка занимает значительное время, либо оператор не сможет (или не захочет) производить точную юстировку, что значительно сокращает срок службы расходных материалов

Силовой обдув точки врезки

Предотвращает попадание брызг металла на головку, что увеличивает срок службы расходных материалов

Силовой обдув точки врезки

Данной системы не предусмотрено

Система слежения

• Автокалибровка оптической головки.
• Цифровое определение края заготовки
• Высокая скорость измерения (100 кГц).
• Графическое отображение
• Прожиг с подскоком.
• Прожиг «на лету».
• Прожиг с предварительным прогревом зоны резки.

Система слежения

• Не указано
• Нет
• Скорость измерения около 10 кГц
• Не указано
• Не указано
• Есть
• Нет
