Электрические профилегибы
Электрические профилегибы предназначены для гибки различного профиля (круглая и профильная труба, пруток, квадрат, уголок, швеллер, тавр, двутавр) в детали типа «дуга», «кольцо» или «спираль». Для работы с различными профилями необходимы фасонные ролики.
Из чего состоит электрический профилегиб?
Разбор конструктивных элементов электромеханического профилегибочного станка на примере KARBEND MB 50 (полный аналог Sahinler PK35).

В принципе все профилегибы работают одинаково: они имеют 3 ролика, хотя бы один из них должен быть приводным, и 1 ролик, с подачей, соответственно с помощью привода заготовка прокатывается между роликами, а с помощью подачи задается радиус кривизны детали. Поэтому у каждого профилегиба обязательно есть ролики, привод на эти ролики и подача ролика, различаются они в зависимости от выполняемых задач: по мощности, по типу привода, по количеству приводных роликов и т.п.

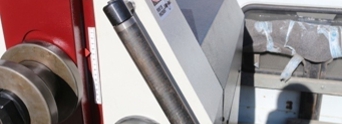

На профилегибе KARBEND MB50 привод подается на 2 нижних ролика, поэтому их валы снабжены шпонкой, одну из которых можно увидеть на фотографии справа. Привод на 2 ролика позволяет гнуть заготовки с гораздо более меньшим радиусом, т.к. заготовка не проскальзывает на роликах при возрастании усилия.

Подача на данном профилегибочном станке выполняется в ручную: верхний ролик опускается по мере заворачивания винта на фото. Необходимо помнить, что некоторые заготовки не получится загнуть в нужный радиус за один прокат, поэтому верхний ролик необходимо подавать частично и прокатывать, постепенно сформируется нужный радиус.

Величина подачи контролируется с помощью линейки и стрелки. Для изготовления деталей определенного радиуса необходимо, загнув такую деталь зафиксировать значение на линейке (занести в технологическую карту). Таким образом на каждое изделие у Вас будет соответствующее значение подачи.

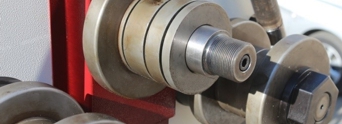

В стандартной комплектации профилегибы KARBEND укомплектованы регулируемыми роликами. Такие ролики состоят из набора колец разной толщины и различная комбинация колец дает различную ширину ролика, поэтому можно гнуть заготовки разных размеров. Стандартные ролики подойдут для гибки профильной трубы, полосы, прутка, квадрата, а также некоторых типоразмеров уголка и швеллера.

Боковые направляющие выполняют 2 функции: поддерживающую и направляющую. Они поддерживают заготовку при горизонтальной гибке. А вот при гибке спиралей с помощью боковых направляющих задается угол подъема спирали, т.е. заготовка направляется на нужный угол подъема.

Управление станком производится с помощью мобильной стойки, на ней имеется 2 педали (прямой/обратный привод) и аварийная кнопка остановки. Ножной управление очень удобно, т.к. у оператора свободны руки и он может придерживать, подавать или принимать заготовку.

Как обычно в подобном оборудовании вся электроника собрана в одном месте – в электрошкафу. Данные комплектующие очень важны, т.к. от них напрямую зависит надежность работы станка. В оборудовании KARBEND используются комплектующие ведущих мировых марок.

На данном станке возможна работа, как в горизонтальном, так и в вертикальном положении, для этого на задней части станка предусмотрены 4 опоры. В зависимости от деталей, которые необходимо производить, может быть удобно одно или другое положение. Например, тонкостенный профиль на большой радиус лучше гнуть в горизонтальном положении, чтобы он не прогнулся под собственным весом.

В боковой части станки имеется углубление с полкой. Там можно хранить сменные комплекты, роликов, ключи и инструменты. Удобно для частоиспользуемых инструментов, т.к. они всегда под рукой при работе на гибочном станке.

В комплекте со станком идет ключ, с помощью которого раскручивается гайка, фиксирующая ролики на трубогибе
Рассмотренный выше станок – KARBEND MB50, является одним из самых популярных из всей линейки оборудования KARBEND.
