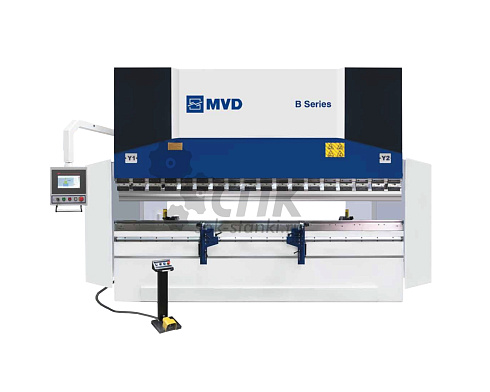

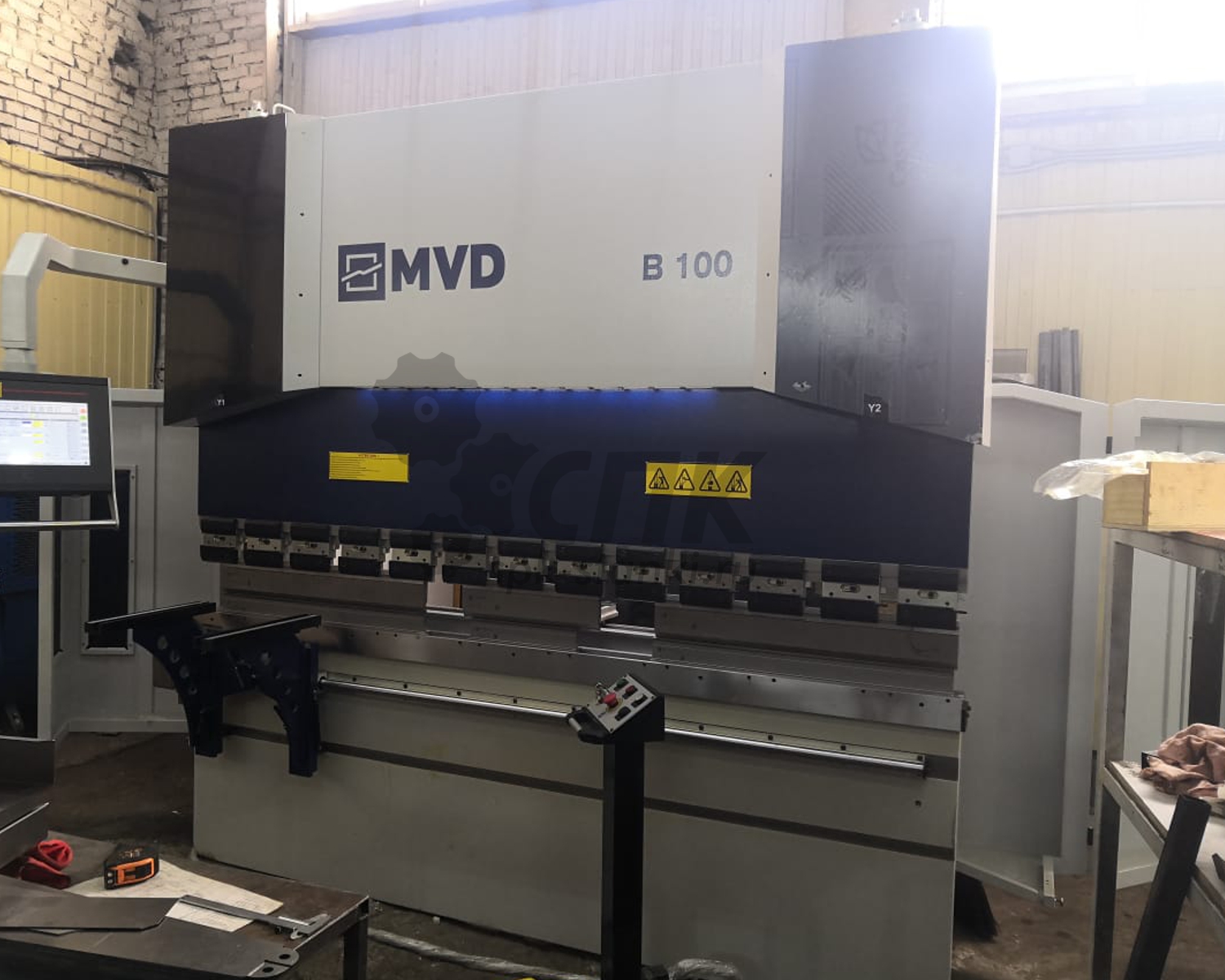

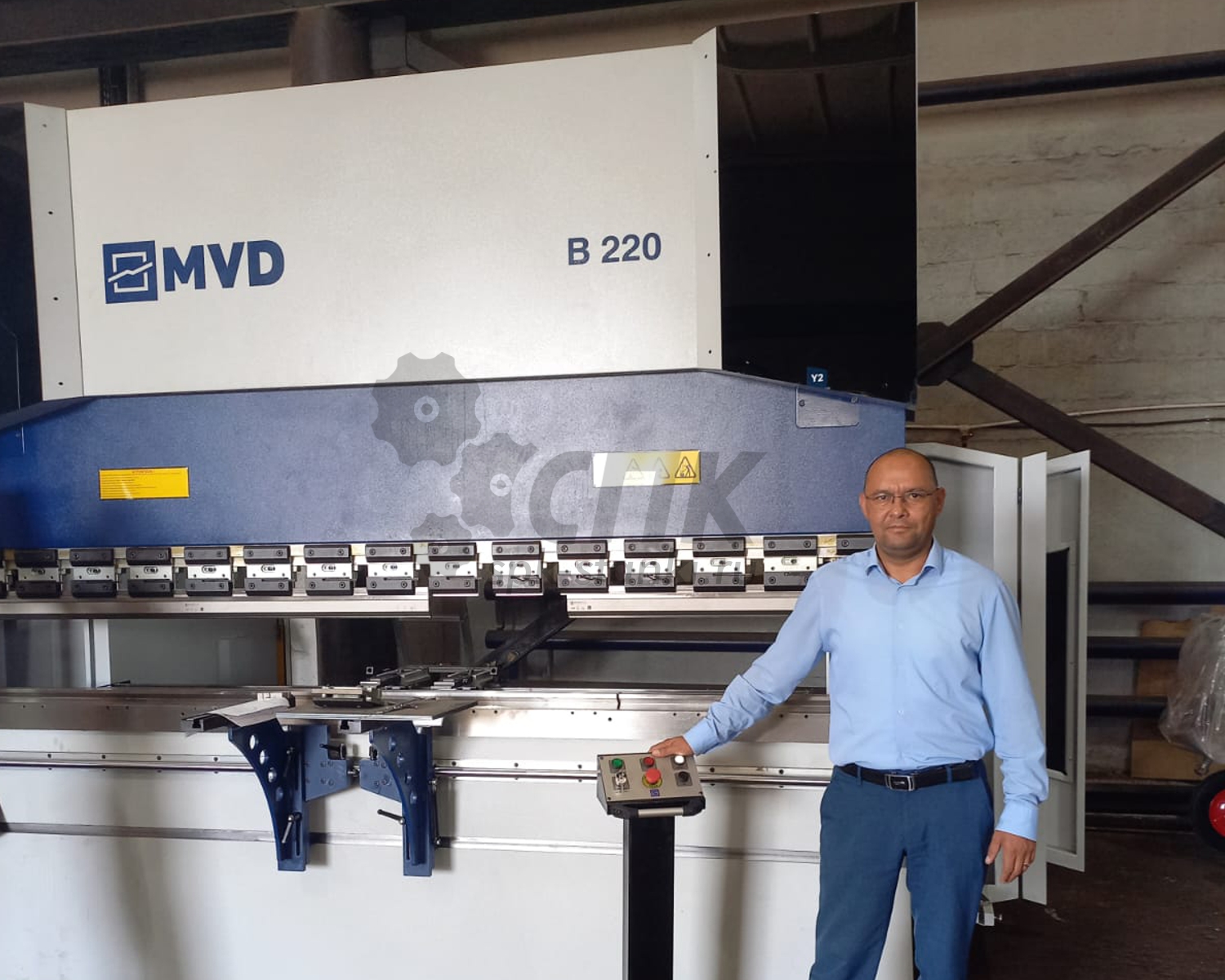

Гидравлический листогибочный пресс MVD B series
Линейка прессов iBend серии B - это самая популярная серия листогибочных прессов предназначенных для гибки листовой стали. Все элементы, такие как оптические линейки, гидростанция, задние упоры, клапана, электрика, блоки управления, держатели матрицы и пуансонов изготовлены в Европе.
Стандартная комплектация поставки
- Управляемые от ЧПУ оси Y1, Y2, X ( 3 оси, X=750mm)
- ЧПУ Esa S630 (10") или CybTouch8 (8") 2D Graphical
- Ход 260 мм и зев 410 мм
- Задний привод с сервоприводом MVD с шариковыми винтами, линейным управлением, двигатели и приводы Mitsubishi/LS/Delta
- Оптические линейки GIVI (Италия)
- 2 пальцевых блока заднего упора, перемещаемых вручную по линейной направляющей с точной регулировкой
- Боковые защитные двери и кожуха на цилиндрах
- Hoerbiger (Германия) гидравлические блоки с пропорциональными клапанами
- Масляный насос Eckerle (Германия) шестеренчатого типа
- Система "быстрого ручного зажима" европейского типа Promecam "quick clamping"
- Узкий стол (специальная конструкция MVD) ширина = 60 мм + 10 мм проставка (F<= 270 тонн) ширина = 90 мм (F>=320 тонн)
- Пуансон Eurostamp (Италия) модель 1260, H:67, 85°, R:0,8
- Матрица Eurostamp (Италия) модель 2067, 4-х сторонний V=16-22-35-50 мм, 85°, H:60,
- 2 шт раздвижные передние опоры
Дополнительные опции
Мы ответственно подходим к подбору оборудования и предлагаем самостоятельно ознакомиться с возможными дополнительными опциями, которые могут вам понадобится при работе на листогибочном прессе. Для того, чтобы не ошибиться с выбором - обратитесь к нашим специалистам.
Опции заднего упора
- X+R производства MVD Inan
- X+R+Z1+Z2 производства MVD Inan
- X+R+Z1+Z2+X5 производства MVD Inan
- X1+X2+R1+R2+Z1+Z2 (ATFL) производства MVD Inan
- X производства Unimec
- X+R производства Unimec
- X+R+Z1+Z2 производства Unimec
- X+R+Z1+Z2+X5 производства Unimec
- X1+X2+R+Z1+Z2 производства Unimec
- X1+X2+R1+R2+Z1+Z2 (ATFL) производства Unimec
- Увеличение размера оси X=1000 мм
Системы ЧПУ
- Esa S640, 15" Touch Screen, 2D графика (3-6 Axes)
- Esa S650, 15" Touch Screen, 2D графика (3-8 Axes)
- Esa S660W, 19" Touch Screen, 2D графика (3-8 Axes) *.dxf
- Delem DA-53T, 10" Touch Screen, 2D графика, (3-4axis)
- Delem DA-58T, 15" Touch Screen, 2D графика, (3-4 axis)
- Delem DA-66T, 17" Touch Screen, 2D графика, (3-8 axis)
- Cybelec CybTouch 15, 15" Touch Screen, 2D графика (*3-4 axis)
- Cybelec CybTouch 15, 15" Touch Screen, 2D графика (*3-6 axis)
- Cybelec VisiPAC, 19" Touch Screen, 2D графика (3-8 axis)
Системы крепления инструмента верхняя часть
- Система Wila, гидравлика Punch NSCL-I-HC/UPB - PRO - усилие до 180 тонн/метр
- Система Wila, гидравлика Punch NSCL-II-HC/UPB - PREMIUM - усилие до 250 тонн/метр
- Система Promecam/Rolleri Roll 200 Hyd.
- M-EASY ручной, система Promecam ES4389/Z1 (быстрый вертикальный съем инструмента)
- P-TOP пневматический, система Promecam ES4391/Z1 (быстрый вертикальный съем инструмента)
Системы крепления инструмента и нижний стол
- Ручная система антипрогиба Wila
- Система антипрогиба, управляемая от ЧПУ Wila (GEC motor)
- Система Wila Hyd. Die NSCR-I-PRO-HC (PRO, усилие до 180 тонн/метр) с системой антипрогиба, управляемой от ЧПУ
- Система Wila Hyd. Die NSCR-II-HC (PREMIUM, усилие до 250 тонн/метр) с системой антипрогиба, управляемой от ЧПУ
- Увеличенный нижний стол
Опции системы безопасности
- Соответствие нормам CE: передние защитные лазеры DSP или AKAS II + PLC + задние световые лучи
- Задний световой барьер увеличенный до 900 мм вместо световых балок стандартного типа
- Передние защитные лазеры MSD или AKAS (FPBS) + задний световой барьер
- Соответствие нормам CE: Передние и задние световые барьеры и PLC безопасности (для тандемного пресса)
Другие опции
- Дополнительные пальцевые блоки
- Система лазерной подсветки линии гиба
- Система охлаждения/нагрева гидростанции
- Система охлаждения электрошкафа
- Laser Check - лазерная проверка угла гибки и автоматическая коррекция
- Система автоматической или ручной смазки
- Подготовка пресса под тандем
| Информация о бренде | |
| Страна производства станка | Турция |
| Параметры обработки | |
| Длина гиба, мм | 4100 |
| Усилие, тн | 270 |
| Расстояние между опорами, мм | 3600 |
| Скорость гибки, мм/сек | 10 |
| Скорость подвода балки, мм/сек | 150 |
| Скорость возврата балки мм/сек | 120 |
| Общие характеристики | |
| Масляный бак, л | 290 |
| Ход траверсы, мм | 260 |
| Просвет, мм | 465 |
| Зев, мм | 410 |
| Высота стола, мм | 960 |
| Подключение станка | |
| Подключение к сети, В | 380 |
| Габариты, вес | |
| Габариты (ДхШхВ), мм | 5640х2500х3040 |
| Вес, кг | 14300 |
Листогибочные прессы
Написание программы заранее на ПК для листогибочного пресса будет бессмысленным занятием, т.к. в работе вертикального листогибочного пресса немного другой принцип отработки программ, в отличие от станков и систем управления, например, у лазерных и плазменных станков. Вам в любом случае нужно будет под каждую новую программу проходить процесс отработки детали и выполнения корректировок в этой самой программе находясь непосредственно у пресса. Мало того, даже старая и «отработанная» на корректировки программа нуждается в новой корректировке после замены партии металла (например та же сталь, но от другого поставщика или другой партии).
Да, это вполне возможно. Только выполнение такой программы займет много времени, будет большое количество шагов гибки. И, конечно же, будут видны грани, их можно нивелировать за счет увеличения числа шагов и уменьшения угла гибки, тем не менее, от них полностью не избавиться. Бывают случаи, когда деталь такой формы требуется срочно, подходящего вальцовочного станка нет, а ее грани не будут для какой-либо задачи считаться недостатком. Порой эти грани даже нужны для повышения жесткости.
