Серия AG - это новое поколение автоматических панелегибов . Это идеальный первый шаг на пути к автоматизации гибки на вашем производстве. Панелегиб минимизирует участие человека и требование к его квалификации, а также увеличивает скорость гибки в 3 раза, достигая скорости 0,5 с/гиб. Перемещение всех осей производится за счёт сервоприводов, что упрощает обслуживание и снижает энергопотребление, а также уровень вибраций и шума во время работы.
Преимущества панелегиба:
- Высокая производительность
- Низкое энергопотребление (не более 3 кВт)
- Высокая точность
- Минимизация человеческого участия
- Исключение ошибок по вине оператора
- Меньше шума и вибраций, т.к станок работает на сервоприводах
- Универсальный инструмент - подходит для большинства задач
- Широкий спектр получаемой продукции
Все перемещения производит высокоточный манипулятор на вакуумных присосках перемещает и вращает заготовку со скоростью до 15 м/сек и позиционирует её с точностью 0,01 мм. Весь цикл обработки автоматический и происходит без участия человека, оператору нужно просто установить заготовку.
Станина станка
Литые детали станины имеют сотовую структуру, что позволяет добиться нужной жесткости с меньшими затратами материала. Крепкая конструкция увеличивает устойчивость к деформации и точность. Снятие напряжений с заготовок производится путем естественного старения материала в течении 6 месяцев.
Технические характеристики
| Параметр | Ед.изм | Значение |
|---|---|---|
|
Длина гибки
Параметр
|
mm
Ед.изм
|
1000
Значение
|
|
Длина стола
Параметр
|
mm
Ед.изм
|
1100
Значение
|
|
Ширина стола
Параметр
|
mm
Ед.изм
|
1000
Значение
|
|
Высота гибки
Параметр
|
mm
Ед.изм
|
175/200
Значение
|
|
Минимальный размер изделия для гибки с 4-х сторон
Параметр
|
mm
Ед.изм
|
300х200
Значение
|
|
Минимальный размер изделия для гибки с 2-х сторон
Параметр
|
mm
Ед.изм
|
200
Значение
|
|
Минимальный радиус гибки
Параметр
|
mm
Ед.изм
|
1,2
Значение
|
|
Скорость гибки
Параметр
|
сек/гиб
Ед.изм
|
0,5
Значение
|
|
Расстояние между верхним и нижним ножами
Параметр
|
mm
Ед.изм
|
180
Значение
|
|
Толщина материла: алюминий
Параметр
|
mm
Ед.изм
|
2.0
Значение
|
|
Толщина материла: углеродистая сталь
Параметр
|
mm
Ед.изм
|
1.5
Значение
|
|
Толщина материла: нержавейка
Параметр
|
mm
Ед.изм
|
1.2
Значение
|
|
ЧПУ система
Параметр
|
Ед.изм
|
Star300-LGx
Значение
|
|
Операционная система
Параметр
|
Ед.изм
|
Win7
Значение
|
|
Количество осей
Параметр
|
Ед.изм
|
Стандарт: 10 Опция: 11/12
Значение
|
|
Длина
Параметр
|
mm
Ед.изм
|
2900
Значение
|
|
Ширина
Параметр
|
mm
Ед.изм
|
1390
Значение
|
|
Высота
Параметр
|
mm
Ед.изм
|
2600
Значение
|
|
Вес
Параметр
|
kg
Ед.изм
|
6000
Значение
|
Как происходит гибка

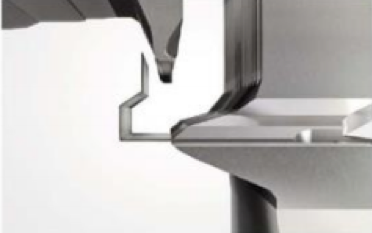

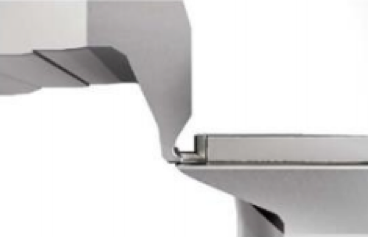

Принцип гибки поворотом позволяет делать гибы вверх и вниз не переворачивая заготовку. Также есть возможность выполнять плющение без дополнительных вложений, используя стандартный инструмент.
Позиционирование
Установка и позиционирование заготовки производится в 3 этапа:
Позиционирование задних упоров
Предварительное позиционирование листа
Финальное позиционирование
Инструмент
Система инструмента из 4 компонентов позволяет делать как стандартные гибы вверх-вниз, так и гибку острых углов и плющение.
- Верхний и нижний ножи (A, D) – выполняют гибку, двигаясь по оптимальной траектории, рассчитанной ЧПУ системой.
- Листодерожатель (В) – прижимает заготовку к опорному ножу (С)
- Так же опорный нож (C) необходимо для режима "плющение"
- Опорный нож (С) – неподвижная часть, является опорной площадкой при гибке.
