Описание

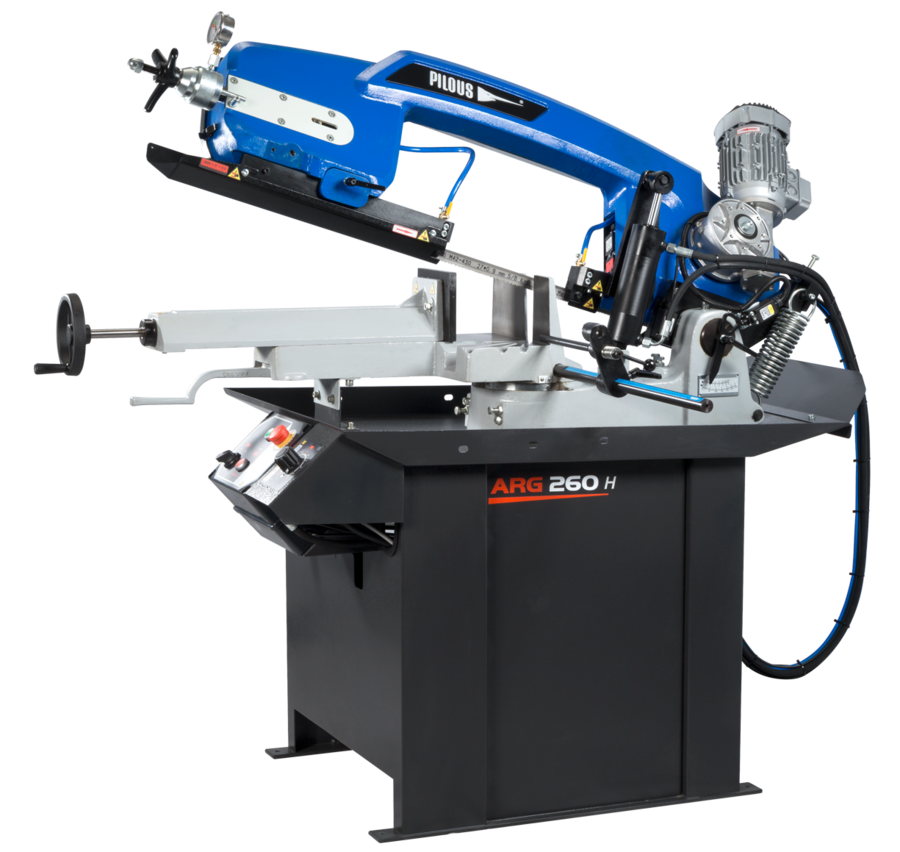

ARG 260 H эксплуатируется в условиях серийного производства, в металлообрабатывающих мастерских и ремонтных цехах при производстве. Ленточнопильное полотно позволяет распиливать нержавеющую и инструментальную сталь.
Подъём рамы после завершения пиления и опускание происходит автоматически благодаря гидравлической системе. Гидравлическая система, значительно облегчает работу оператора на станке, в особенности при заготовке серии деталей. Использование трехфазного двухскоростного мотора (400 В) позволяет выбирать скорость полотна 40 или 80 м/мин, в зависимости от обрабатываемого материала.
Конструкция станка позволяет осуществлять пиление заготовок под углом в диапазоне от 0°(90°) до 60°
Особенности
- Опускание и подъем рамы осуществляется за счет гидравлической системы, автоматически
- Несущие компоненты выполнены из отлитого чугуна, что повышает виброустойчивость станка
- Простая регулировка и фиксация угла реза в диапазоне от 0°(90°) до 60°, с возможностью быстрой установки угла на 45⁰, 60⁰ и 0°(90°) по упорам
- Массивные быстрозажимные тиски для простого и надежного крепления заготовки
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила
- Бесшумный и необслуживаемый червячный мотор-редуктор
- Трехфазный двухскоростной двигатель (400 В) с возможностью выбора скорости пилы 40 и 80 м/мин
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка

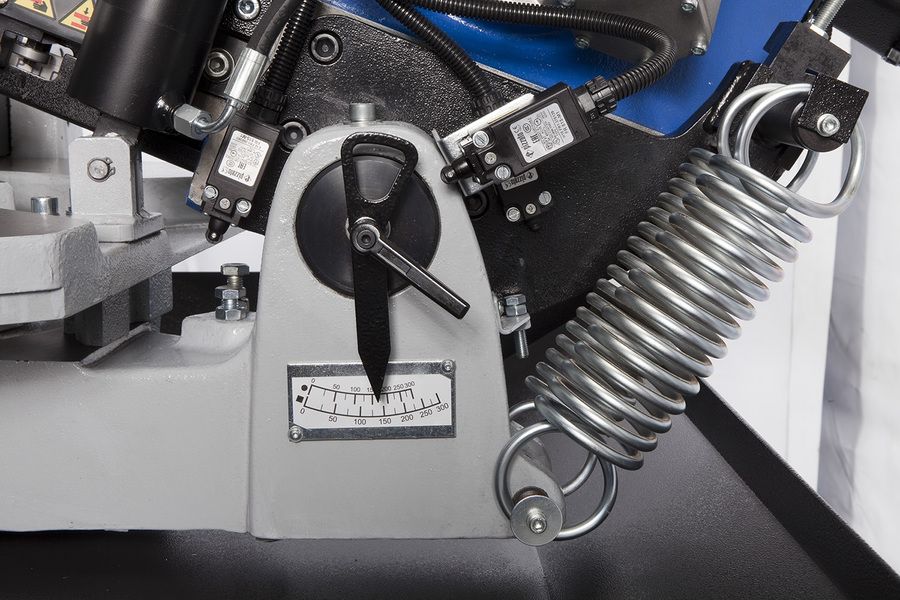

- Система контроля натяжения полотна и автоматическое отключение в случае разрыва
- Удобное и простое управление станком с эргономичной панели закрепленной на тумбе станка
- Упор для выставления заготовок со шкалой, длинной 500 мм
ВАЖНО ЗНАТЬ! При использовании нового полотна необходимо провести его обкату, для притупления полотна на пониженных режимах, что позволит повысить его стойкость – при первом применении новое полотно следует использовать при скорости резания (м/мин) приблизительно в 70% от необходимой и скорость подачи (опускания) рамы (мм/мин) приблизительно в 50% от необходимой (в течении 15 минут).
Стандартная комплектация станка
- Упор для выставления заготовок со шкалой, длинной 500 мм.
- Поворот пильной рамы
- Рычаг быстрой доводки
- Насос для СОЖ
- Панель управления
Дополнительные опции
- Освещение / лампа для рабочей зоны
- Прижим вертикальный ручной (для пакетной резки)
- Распыление масляного тумана
- Индикатор натяжения ленты
- Лазерный указатель линии реза
- Щетка для стружки, механическая
- Раздающий лоток
- Регулятор скорости движения пильной ленты (от 15 до 90 м/мин)
- Подающие и принимающие рольганги
Характеристики
Информация о бренде | |
Бренд | Pilous |
Страна производства станка | Чешская республика |
Параметры обработки | |
Резка круглой заготовки 0º (90º), мм | 260 |
Резка круглой заготовки +45º, мм | 200 |
Резка круглой заготовки +60º, мм | 125 |
Резка квадратной заготовки 0º (90º), мм | 255х255 |
Резка квадратной заготовки +45º, мм | 185х185 |
Резка квадратной заготовки +60º, мм | 120х120 |
Резка прямоугольной заготовки 0º(90º), мм | 300x200 |
Резка прямоугольной заготовки +45º, мм | 185x200 |
Резка прямоугольной заготовки +60º, мм | 125x120 |
Общие характеристики | |
Пиление под углом | да |
Скорость движения пильной ленты, м/мин | 40/80 |
Тип поворота | Поворот тела пилы |
Объем масляного бака (СОЖ), л | 15 |
Объем гидравлического бака, л | 6 |
Тиски | Ручные с рычагом быстрой доводки |
Высота рабочего стола, мм | 910 |
Размер ленточной пилы, мм | 2880x27x0.9 |
Привод | Зубчатый |
Подключение станка | |
Мощность двигателя (главный), кВт | 0,9/1,4 |
Мощность гидравлической системы, кВт | 0,18 |
Мощность системы СОЖ, кВт | 0,05 |
Подключение к сети, В | 400 |
Габариты, вес | |
Габариты (ДхШхВ), мм | 1960х1410х1850 |
Масса, кг | 340 |
