Максимальный диаметр: 330 мм
Резка под углом: от 0°(90°) до 60°
Страна: Чехия

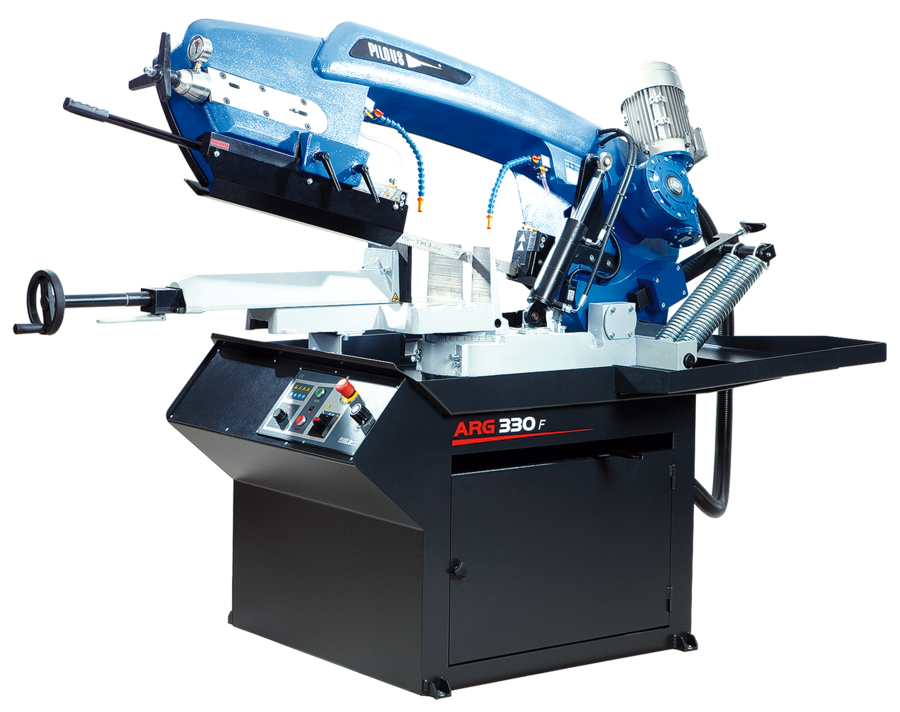

ARG 330 F произведён в Чехии на заводе «Pilous», является эталонным станком по своим мощностным характеристикам. Использование прочной, широкой ленты является оптимальным выбором для обеспечения всех потребностей производства.
Эксплуатационные характеристики станка позволяют использовать его для распиловки труднообрабатываемых материалов с большими сплошными сечениями, в том числе нержавеющую и инструментальную сталь, что позволяет пилить тавр, двутавр и швеллер с высотой до 40го размера.
Подъём рамы производится оператором в вручную, опускание пильной рамы происходит под тяжестью собственного веса. Станок оснащен возвратной пружиной, которая позволяет значительно облегчить подъём пильной рамы. Конструкция станка позволяет осуществлять пиление заготовок под углом в диапазоне от 0°(90°) до 60°.
Преимуществом моделей с индексом “F” в наименовании является, использование частотного регулирования привода вращения пилы, что позволяет плавно регулировать скорость резания от 15 до 90 м/мин, в свою очередь это увеличивает точность реза и более рациональное использование ленточнопильного полотна.
Особенности
- Простая и быстрая установка и фиксация угла реза в диапазоне от 0⁰ до 60⁰ при неизменном положении заготовки
- Очень жесткие компоненты конструкции станка, выполненные из отливок из серого чугуна, что повышает виброустойчивость станка
- Литьевая рама с замкнутым контуром с 2ух сторон, т.е. с тыльной стороны рамы где размещены чехлы для замены полотна, находятся литьевые рёбра жесткости (толщина литья 10-14мм, ширина рамы около 150мм)
- Для обеспечения максимальной жесткости всей конструкции, пильная рама установлена на поворотном столе в массивных подшипниковых опорах с радиально упорными роликовыми подшипниками. Точная заводская регулировка преднатяга подшипников, гарантирует жесткость и точность работы
- Современный дизайн рамы позволяет распиливать заготовки больших размеров как прямо, так и под углом
- Массивный поворотный стол пильной рамы, с загрузочной поверхностью увеличенной площади, обеспечивает максимальную жесткость станка и стабильность процесса обработки даже при резке труднообрабатываемых материалов
- Массивные быстрозажимные тиски (с рычагом быстрой доводки) для простого и надежного крепления заготовки
- Использование в станке шкивов большого диаметра и трехсторонних твердосплавных направляющих пилы увеличивает многократно стойкость инструмента и точность распила
- Новая конструкция приводных шкивов пилы, механизма натяжения и механизмов вращения пилы обеспечивает большую долговечность и надежность станка
- Бесшумный привод пилы с необслуживаемым червячным мотором-редуктором
- Высокопроизводительный насос подачи СОЖ и возможность независимого регулирования потока на обоих направляющих, бак и помпа СОЖ размещены внутри тумбы станка
- Все электрические кабели и шланги подачи СОЖ спрятаны во внутренние полости станка, что исключает их повреждение
- Упрощен процесс замены ленточной пилы, достаточно открыть защитный кожух рамы и зафиксировать его в поднятом состоянии
- Система контроля натяжения полотна и автоматическое отключение в случае разрыва
- Удобное и простое управление станком с эргономичной панели, закрепленной на тумбе станка
- Упор для выставления заготовок со шкалой, длинной 500 мм
- Возможность плавно регулировать скорость хода ленточнопильного полотна в диапазоне от 15 до 90 м/мин
Стандартная комплектация станка
- Упор для выставления заготовок со шкалой, длинной 500 мм
- Возможность регулировать скорость вращения пилы в диапазоне от 15 до 90 м/мин, назначая оптимальный режим для каждого материала
- Поворот пильной рамы
- Рычаг быстрой доводки
- Насос для СОЖ
- Панель управления
Дополнительные опции
- Освещение / лампа для рабочей зоны
- Прижим вертикальный ручной (для пакетной резки)
- Распыление масляного тумана
- Индикатор натяжения ленты
- Лазерный указатель линии реза
- Раздающий лоток
- Щетка для стружки, механическая
- Гидроцилиндр с электрическим клапаном
- Подающие и принимающие рольганги
Информация о бренде | |
Страна производства станка | Чешская республика |
Параметры обработки | |
Резка круглой заготовки 0º (90º), мм | 330 |
Резка круглой заготовки +45º, мм | 250 |
Резка круглой заготовки +60º, мм | 165 |
Резка квадратной заготовки 0º (90º), мм | 320х320 |
Резка квадратной заготовки +45º, мм | 230х230 |
Резка квадратной заготовки +60º, мм | 150х150 |
Резка прямоугольной заготовки 0º(90º), мм | 400x200 |
Резка прямоугольной заготовки +45º, мм | 250x170 |
Резка прямоугольной заготовки +60º, мм | 150x150 |
Общие характеристики | |
Пиление под углом | да |
Скорость движения пильной ленты, м/мин | 15-90 |
Тип поворота | Поворот тела пилы |
Объем масляного бака (СОЖ), л | 35 |
Тиски | Ручные с рычагом быстрой доводки |
Высота рабочего стола, мм | 940 |
Размер ленточной пилы, мм | 3870x34x1.1 |
Привод | Зубчатый |
Подключение станка | |
Мощность двигателя (главный), кВт | 3 |
Мощность системы СОЖ, кВт | 0,12 |
Подключение к сети, В | 400 |
Габариты, вес | |
Габариты (ДхШхВ), мм | 2660х2040х2060 |
Масса, кг | 725 |
