Фото
Описание
Наименование | Ед.изм |
PK 5 |
PK 10 |
PK 15 |
PK 25 |
PK 40 |
PK 60 |
PK 80 |
PK 100 |
PK 125 |
PK 150 |
PK 200 |
PK 250 |
PK 300 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Усилие | тонн | 5 | 10 | 15 | 25 | 40 | 60 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |

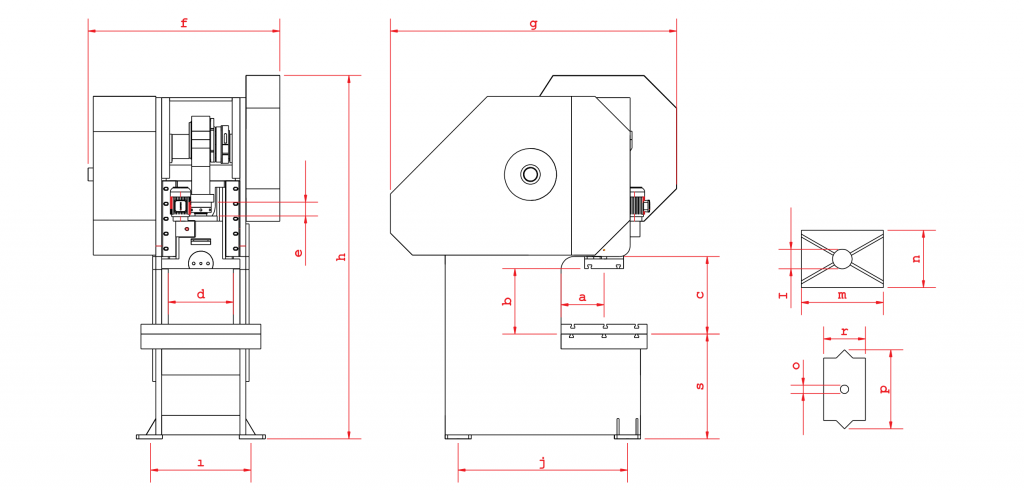

a | мм | 85 | 115 | 140 | 175 | 220 | 260 | 280 | 300 | 310 | 320 | 340 | 350 | 370 |
b | мм | 140 | 175 | 250 | 300 | 340 | 360 | 400 | 450 | 500 | 500 | 500 | 520 | 530 |
c | мм | 150 | 185 | 270 | 310 | 340 | 395 | 420 | 465 | 510 | 540 | 600 | 630 | 630 |
d | мм | 120 | 190 | 240 | 290 | 330 | 380 | 400 | 420 | 450 | 500 | 510 | 520 | 570 |
e | мм | 30 | 40 | 50 | 50 | 60 | 70 | 85 | 85 | 100 | 120 | 130 | 150 | 150 |
f | мм | 400 | 510 | 720 | 870 | 1050 | 1340 | 1400 | 1400 | 1500 | 1600 | 1900 | 2000 | 2000 |
g | мм | 700 | 900 | 1100 | 1280 | 1380 | 1450 | 1735 | 1900 | 2200 | 2280 | 2400 | 2500 | 2700 |
h | мм | 1150 | 1400 | 1630 | 1870 | 2100 | 2200 | 2220 | 2450 | 2700 | 2750 | 3000 | 3100 | 3200 |
l | мм | 265 | 270 | 340 | 490 | 575 | 630 | 670 | 710 | 790 | 840 | 920 | 930 | 940 |
j | мм | 240 | 350 | 580 | 670 | 740 | 875 | 1040 | 1135 | 1250 | 1300 | 1420 | 1430 | 1440 |
I | мм | 65 | 70 | 110 | 145 | 150 | 150 | 190 | 200 | 210 | 220 | 240 | 250 | 260 |
m,n | мм |
170х 240 |
230х 330 |
280х 480 |
375х 570 |
440х 630 |
520х 720 |
540х 740 |
600х 780 |
630х 820 |
660х 920 |
680х 1000 |
700х 1100 |
725х 1160 |
o | мм | 25 | 30 | 30 | 35 | 40 | 40 | 40 | 50 | 55 | 55 | 60 | 60 | 60 |
p,r | мм |
70х 60 |
107х 85 |
225х 150 |
260х 170 |
290х 180 |
340х 220 |
370х 230 |
405х 240 |
500х 250 |
600х 290 |
620х 350 |
670х 380 |
780х 400 |
s | мм | 525 | 635 | 660 | 710 | 740 | 745 | 755 | 775 | 785 | 805 | 805 | 810 | 810 |
Ход | мм | 40 | 50 | 50 | 60 | 70 | 95 | 100 | 110 | 125 | 125 | 130 | 150 | 160 |
Количество ходов | раз/мин | 150 | 150 | 150 | 120 | 55 | 55 | 50 | 50 | 50 | 50 | 42 | 40 | 32 |
Мощность двигателя | кВт | 0,75 | 1,5 | 2,2 | 3 | 4 | 4 | 7,5 | 11 | 11 | 15 | 18,5 | 22 | 30 |
Обороты | об/мин | 1000 | 1450 | 1000 | 1000 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1450 | 1480 | 1450 |
Вес | кг | 180 | 350 | 800 | 1300 | 2100 | 2750 | 3600 | 4650 | 6000 | 7100 | 9200 | 12000 | 13200 |
Стандартная комплектация
- Электронное управление, PLC управление
- Ползун на 4-х направляющих
- Т-образные слоты на основном столе и ползуне
- Станина станка выполнена из толстолистового металла
- Регулировка положения и хода ползуна
- Одиночные ходы и непрерывные ходы
- Счетчик ходов
- Поршень, шатун выполнены из литого материала
- 2-х кнопочное управление
- Пневматический тормоз
- Система централизованной смазки
Дополнительные опции
- Атоматическая система смазки
- Блок регулировки скорости
- Сервоподающий механизм
