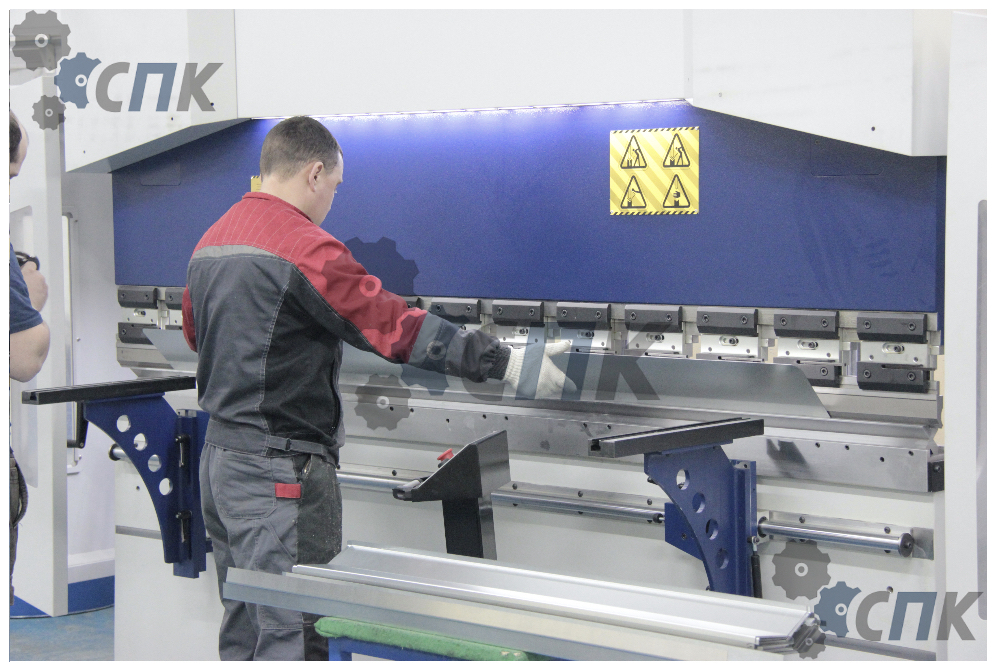

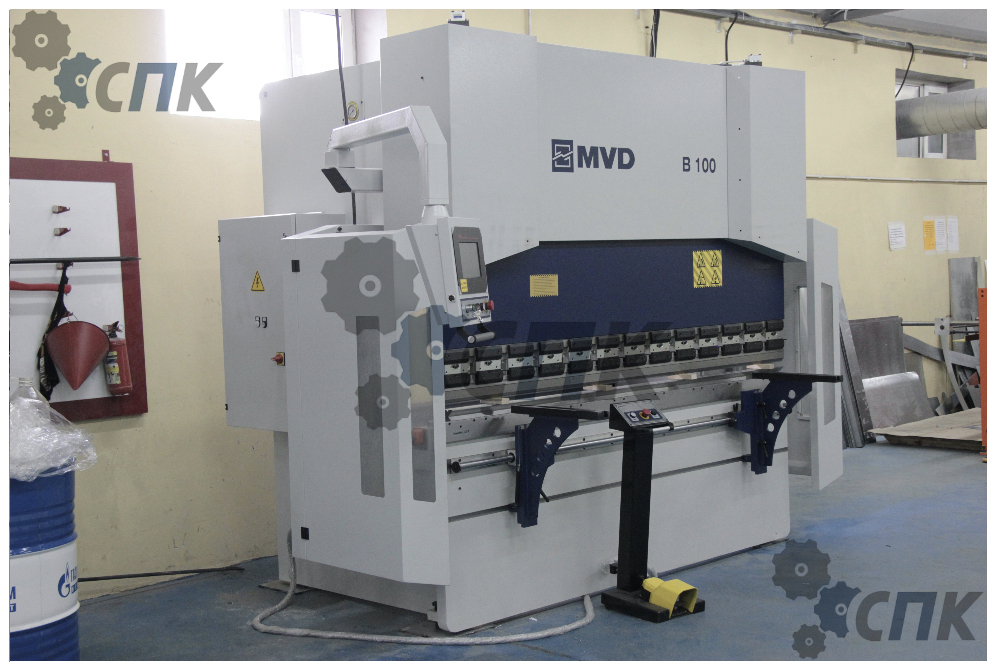

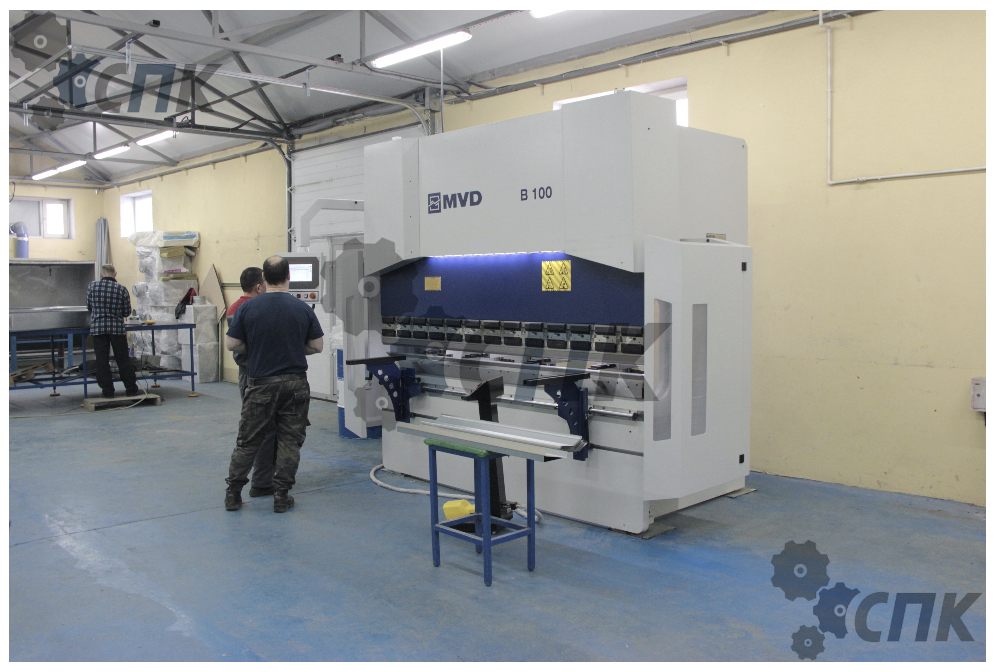

Гидравлический листогибочный пресс MVD A Series

Фото

Описание

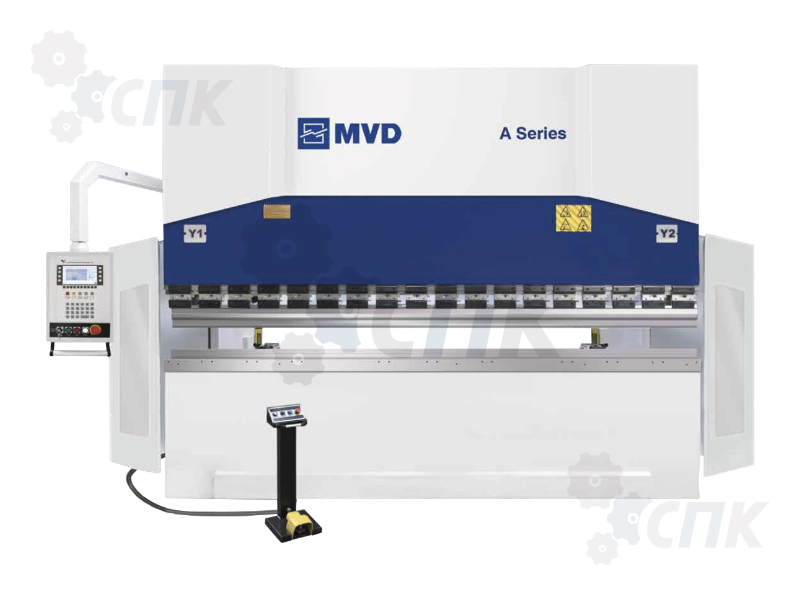

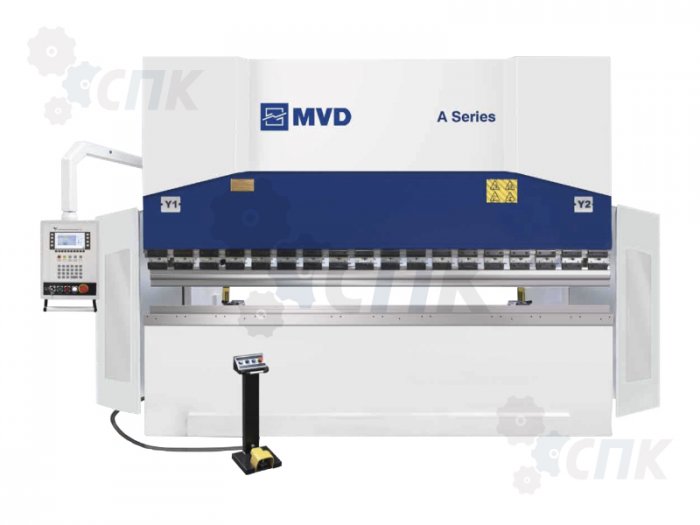

Гидравлический листогибочный пресс MVD A

Линейка прессов iBend серии A - это простая и надежная серия листогибочных прессов предназначенных для гибки листовой стали. Данная линейка является самой экономичной и простой. Этапы производства станка не отличаются от более дорогих серий, например серии C или D. Возможность установки осей: Y1, Y2, X + R

Стандартная комплектация

Y1,Y2,X - 3 управляемые оси
210 мм ход траверсы, 410 мм горловина
Система ЧПУ модель ESA S530 (7 дюймовый цветной дисплей и 2D моделирование)

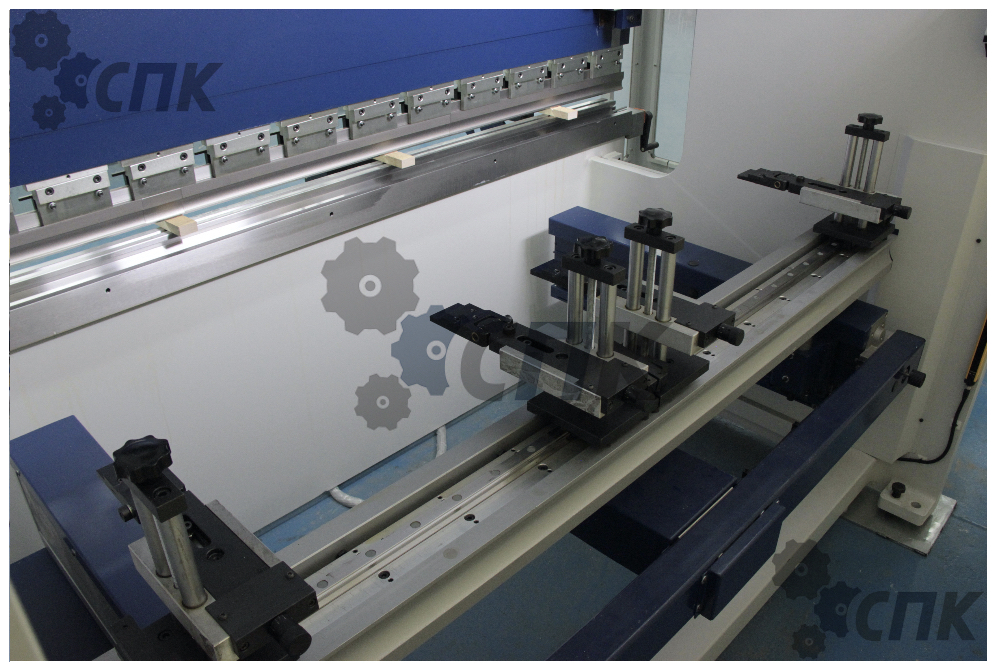

Задний упор 500 мм с точностью ±0,03 на асинхронном двигателе переменного тока с инвертором (шаговый двигатель, производство MVD)

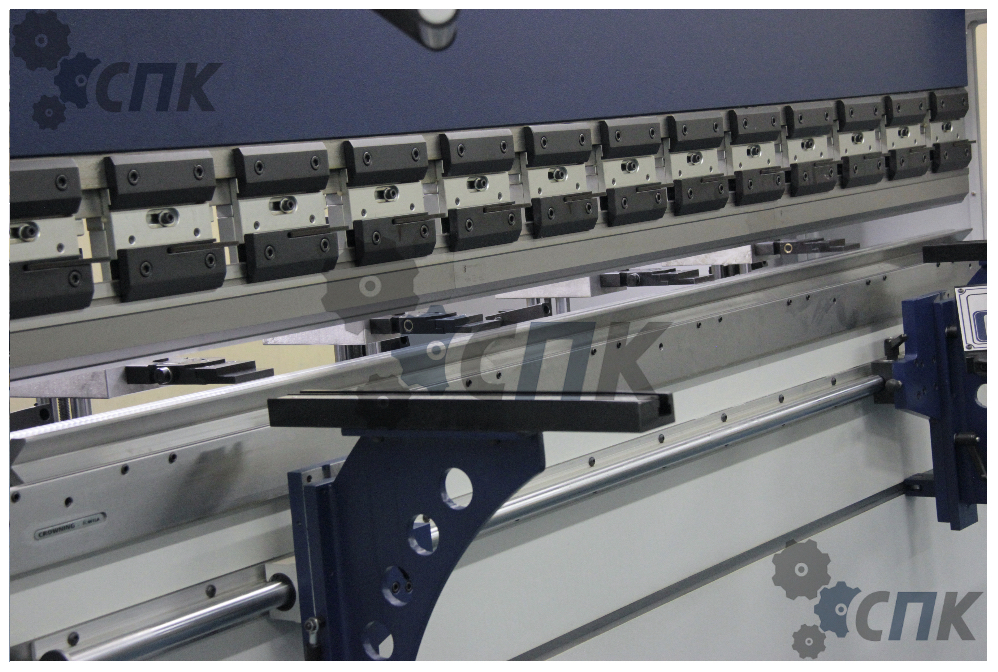

Ручной пуансонодержатель типа Promecam
Специально разработанный MVD узкий стол для матрицы (Европейский тип)
Высококачественные линейки измеряющие позиционирование верхней траверсы (погрешность ±0,005 мм)
Стандартный пуансон (H: 67, 85°, R:08)
Стандартная матрица (60x60 mm, 4 ручья: V=16-22-35-50 mm, 85°, H:60)
LED подсветка на корпусе

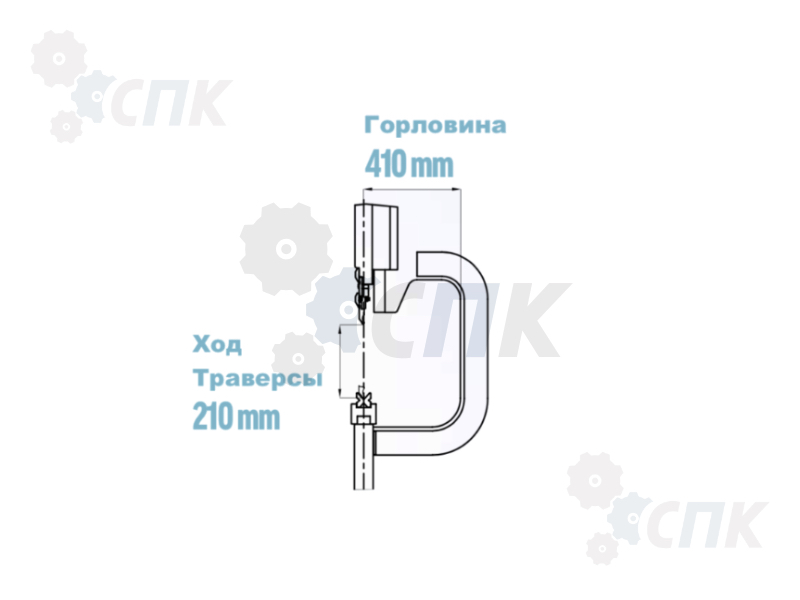

Постоянные размеры

Ход траверсы, размер C - 210 мм
Просвет между траверсой и станиной - размер J - 465 мм
Зев, размер D - 410 мм

Модель	Длина (А), мм	Между колоннами (B), мм	Высота стола (E), мм	ДхШхВ, мм	Подвод балки, мм/сек	Гибка мм/сек	Бак, л	Вес, кг	Мощность, кВт
A40	1250	1100	885	3060х2195х2730	150	10	95	3400	4
A60	2100	1600	870	3660х2175х2820	160	10	170	4290	5,5
A60	2600	2150	870	4210x2175x2820	160	10	170	4790	5,5
A100	2600	2150	905	4220х2230х2855	200	10	170	6150	7,5
A100	3100	2600	905	4670х2230х2855	200	10	180	6650	7,5
A135	3100	2600	905	4690х2340х2795	210	10	180	7200	11
A135	3700	3200	905	5290х2340х2850	210	10	180	9200	11
A135	4100	3600	905	5590х2440х2950	210	10	180	9750	11
A175	3100	2600	945	4705х2430х2840	180	10	180	8400	15
A175	3700	3200	945	5305х2430х2840	180	10	180	9800	15
A175	4100	3600	945	5600х2530х2950	180	10	180	10250	15
A220	3100	2600	880	4720х2415х2805	180	10	290	10000	18,5
A220	3700	3200	930	5320х2415х2805	180	10	290	11400	18,5
A220	4100	3600	930	5620х2515х2905	180	10	290	11800	18,5

Дополнительные опции

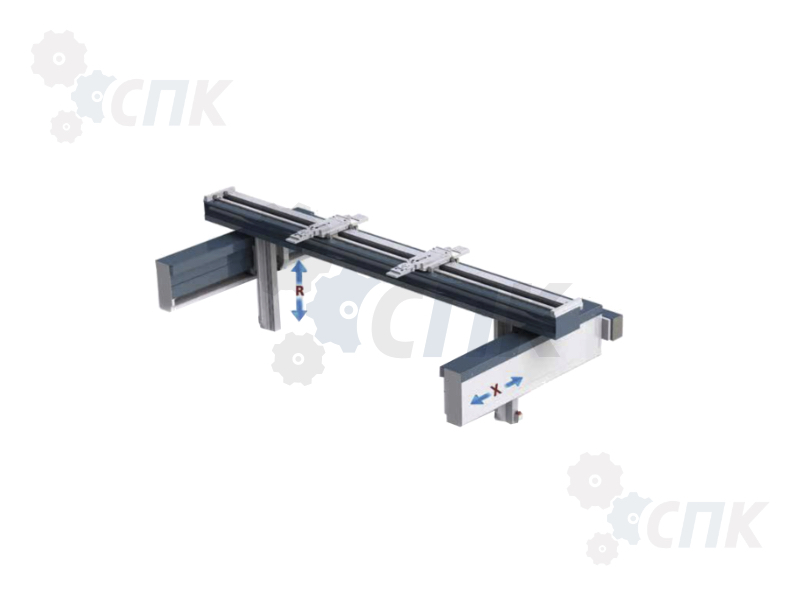

Двухосевой задний упор X+R ход осей X=750 мм, R=250 мм, на сервоприводе Mitsubishi (Unimec производство Италия)
Подвижные передние направляющие
Широкий стол держателя матрицы
Ручная или автоматическая система компенсации прогиба Wila (Нидерланды)
Передняя лазерная защита рук оператора AKAS или DSP
Передняя световая защита рук оператора
Кондиционер для шкафа управления
Система охлаждения или подогрева гидравлического масла
Ручной быстросъемный держатель пуансона
Автоматическая система смазки
Варианты замены системы ЧПУ от ESA: S630, S640, S650
Варианты замены системы ЧПУ от DELEM: DA-53T, DA-58T, DA-66T
Варианты замены системы ЧПУ от CYBELEC: CybTouch 8 PS, CybTouch 12, CybTouch 15

Вопросы и ответы

Листогибочные прессы

Можно ли заранее создать программу гибки на ПК, затем перенести ее в систему ЧПУ и сразу работать без дополнительного программирования в системе станка?

Написание программы заранее на ПК для листогибочного пресса будет бессмысленным занятием, т.к. в работе вертикального листогибочного пресса немного другой принцип отработки программ, в отличие от станков и систем управления, например, у лазерных и плазменных станков. Вам в любом случае нужно будет под каждую новую программу проходить процесс отработки детали и выполнения корректировок в этой самой программе находясь непосредственно у пресса. Мало того, даже старая и «отработанная» на корректировки программа нуждается в новой корректировке после замены партии металла (например та же сталь, но от другого поставщика или другой партии).

Можно ли на листогибочном прессе согнуть листовой металл с большим радиусом (арку), подобно тому, как это делают вальцовочные станки?

Да, это вполне возможно. Только выполнение такой программы займет много времени, будет большое количество шагов гибки. И, конечно же, будут видны грани, их можно нивелировать за счет увеличения числа шагов и уменьшения угла гибки, тем не менее, от них полностью не избавиться. Бывают случаи, когда деталь такой формы требуется срочно, подходящего вальцовочного станка нет, а ее грани не будут для какой-либо задачи считаться недостатком. Порой эти грани даже нужны для повышения жесткости.

Сколько стоит настроить гибочный станок, провести его запуск и обучить нескольких операторов?

Зачастую при поставке нашей компанией листогибочных прессов для Вас стоимость пуско-наладочных работ и обучения будет либо уже в стоимости (бесплатно), либо с большим дисконтом (в зависимости от местонахождения цеха Заказчика). Но иногда требуется наладка, запуск или обучение новых/дополнительных операторов станка нашим новым Заказчикам. В таком случае определяется вид работ, их продолжительность в зависимости от сложности задачи и оборудования, назначается плановая дата выезда. Стоимость рассчитывается по рабочим дням, один день – 34 000 руб. без НДС. К примеру, наладка китайского или турецкого листогибочного пресса с последующим инструктажем двух операторов занимает 2 рабочих смены, то есть 2 дня. Если поставляется пресс, где операторы уже знакомы с конкретной системой ЧПУ нового пресса, то возможно согласование проведения ПНР и за 1 рабочий день.

Срок поставки гибочного пресса?

Срок поставки турецкого пресса в пределах условно стандартных моделей может составлять до 2-3 месяцев. Многотоннажные прессы или большие индивидуальные проекты могут поставляться до 5-6 месяцев. Тандемные исполнения от 4-6 месяцев. Срок поставки китайского пресса, не заказанного на склад, составляет ориентировочно 4-5 месяцев.
