Гидравлический листогибочный пресс MVD D Series

Фото

Описание

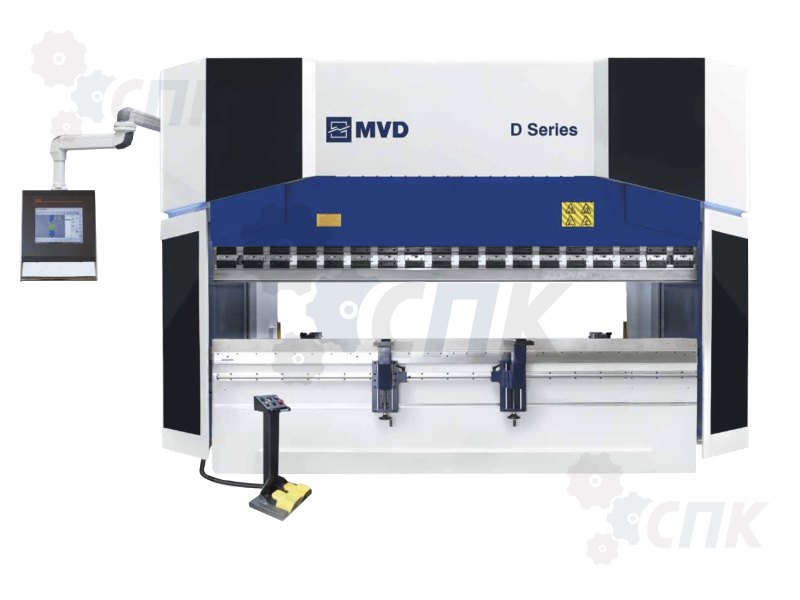

Промышленные листогибочные прессы MVD серии D

Линейка прессов iBend серии D - это промышленная линейка листогибочного оборудования от MVD Inan. В стандартном исполнении это 4-х осевой листогибочный пресс, который справится как с постоянными одинаковыми задачами по гибке металла, так и с разными изделиями, обеспечивая безупречную точность и повторяемость каждого гиба.

Модели в линейке прессов D серии начинаются от 100 тонн, а заканчиваются мощными листогибочными прессами 2000 тонн. Ход верхней балки 410 мм, а горловина (зев) 510 мм с возможностью увеличения до 1500 мм (опционально)

Стандартная комплектация

Y1,Y2,X,R - 4 управляемые оси
410 мм ход траверсы, 510 мм горловина

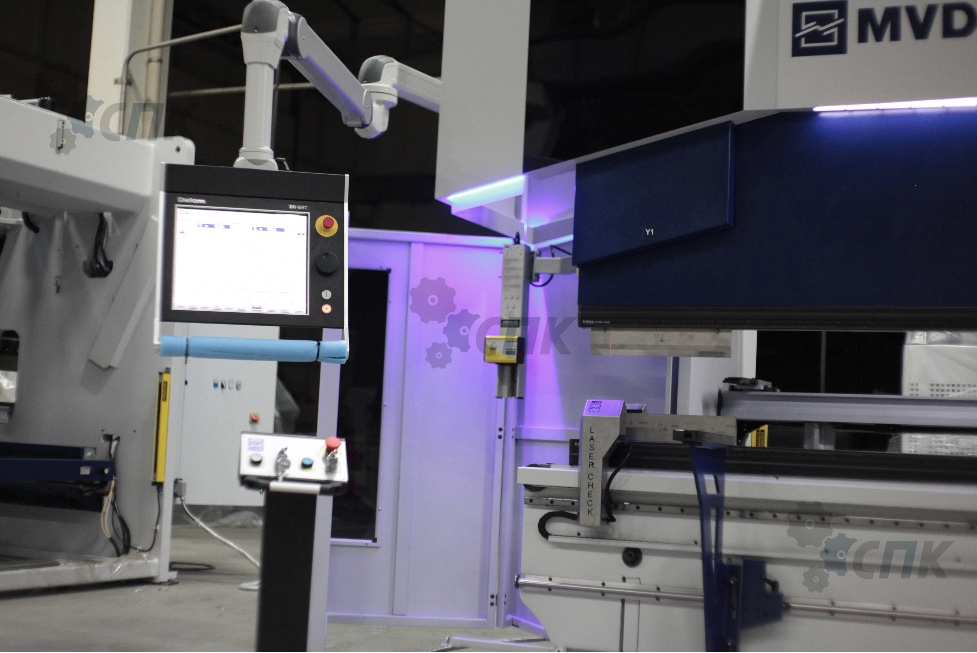

Система ЧПУ модель ESA S650

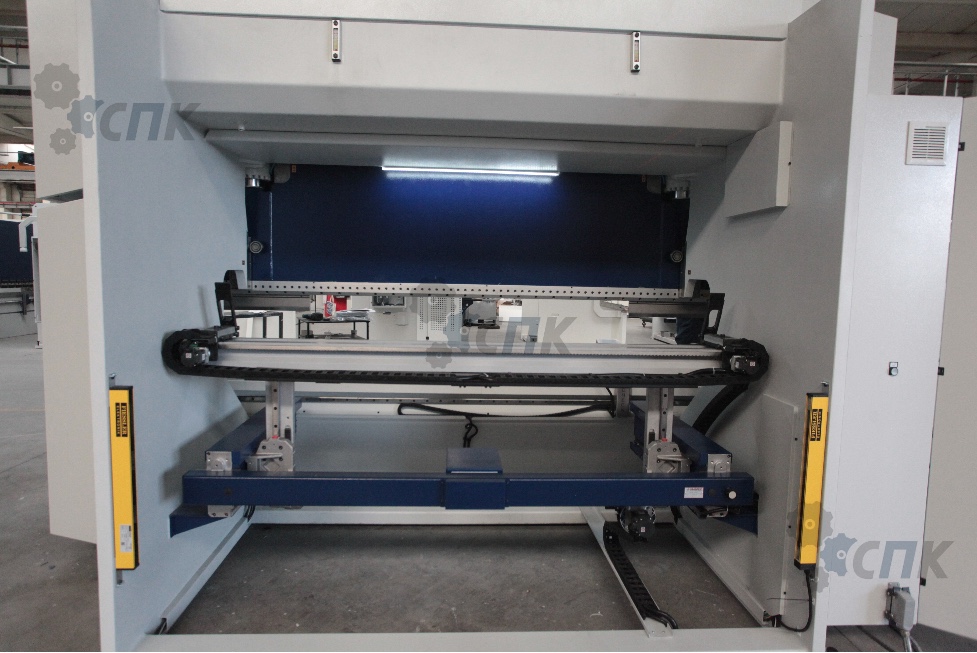

±0,03 мм точность позиционирования заднего упора на сервоприводах Х=750 мм, R=250 мм
Быстросменный держатель инструмента Promecam

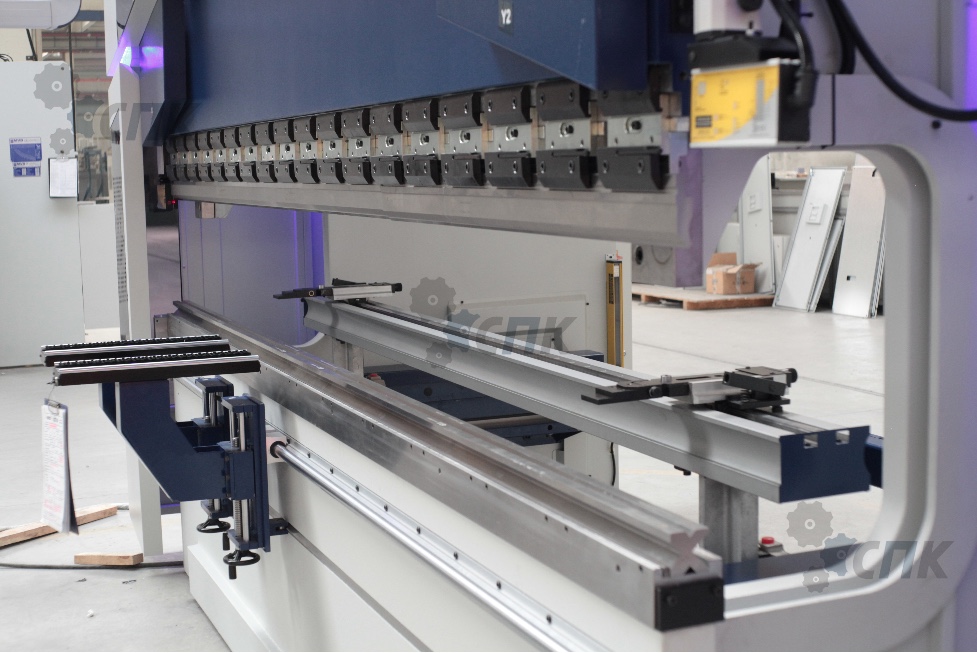

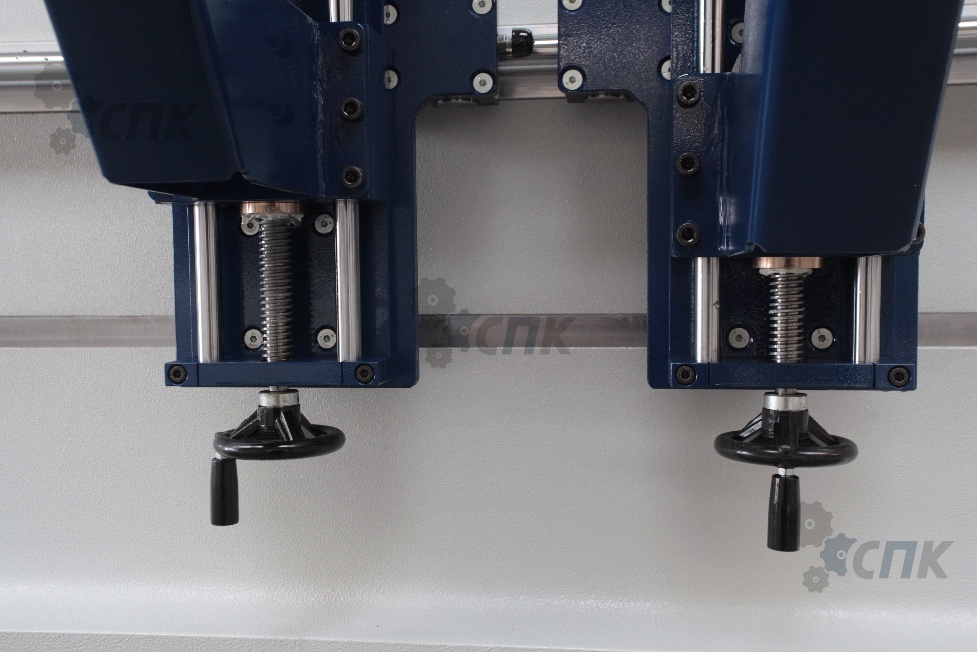

Подвижные передние направляющие регулируемые маховиком

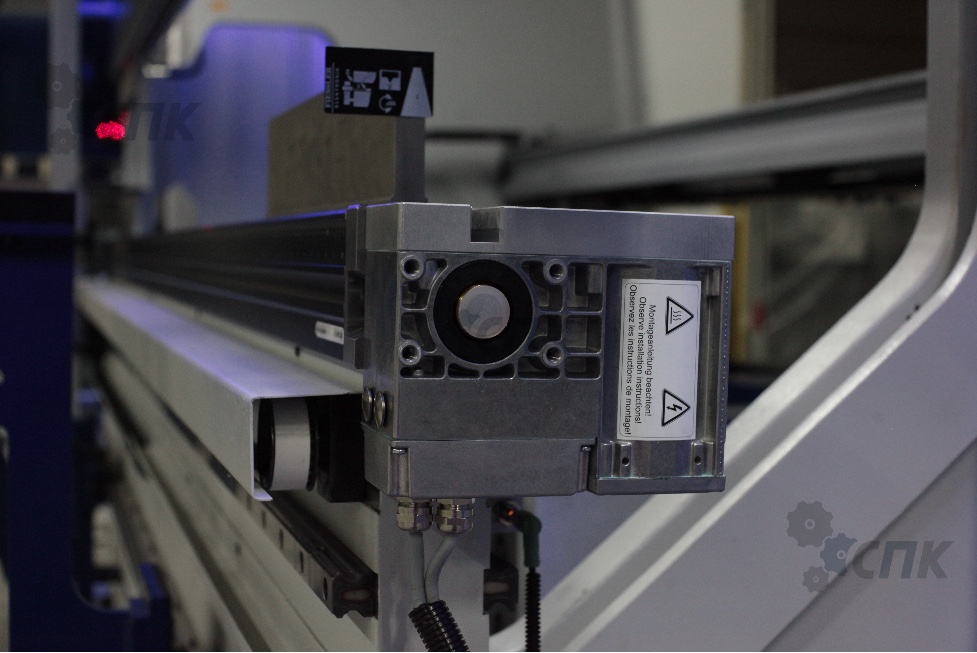

Автоматическая система компенсации прогиба Wila
Узкий стол для матрицы (Европеийскиий тип)
Оптические линейки GIVI Misure
Стандартный пуансон (H: 67, 85°, R:08)
Стандартная матрица (60x60mm, 4-х ручьевая: V=16-22-35-50mm, 85°, H:60)
LED подсветка на корпусе

Модель	Длина (А)	Проход* (B)	Ход (C)	Просвет (J)	Зев (D)	До стола (E)	ДхШхВ	Подвод	Гибка	Бак	Вес	Мощность
	мм	мм	мм	мм	мм	мм	мм	мм/сек		л	кг	кВт
D100	2600	2150	410	615	510	890	4220х2230х3050	200	10	180	7150	7,5
D100	3100	2600	410	615	510	905	4670x2230х3050	200	10	180	7500	7,5
D135	3100	2600	410	615	510	935	5300х2815х3100	210	10	180	8950	11
D135	3700	3200	410	615	510	945	5900х2815х3100	210	10	180	10600	11
D135	4100	3600	410	615	510	945	6300х2815х3100	210	10	180	11350	11
D175	3100	2600	410	615	510	935	5300х2775х3155	180	10	180	10300	15
D175	3700	3200	410	615	510	945	5900х2775х3155	180	10	180	11950	15
D175	4100	3600	410	615	510	945	6300х2775х3155	180	10	180	12650	15
D200	3100	2600	410	615	510	965	5300х2795х3250	180	10	290	12050	18,5
D200	3700	3200	410	615	510	965	5900х2795х3250	180	10	290	13600	18,5
D200	4100	3600	410	615	510	965	6300х2795х3250	180	10	290	14600	18,5
D200	5100	4200	410	615	510	995	7300х2795х3300	180	10	290	17600	18,5
D200	6100	5100	410	615	510	995	8300х2795х3300	180	10	290	22300	18,5
D270	3100	2600	410	615	510	950	5300х2765х3250	150	10	290	14150	22
D270	3700	3200	410	615	510	955	5900х2765х3250	150	10	290	15350	22
D270	4100	3600	410	615	510	955	6300х2765х3250	150	10	290	16350	22
D320	3100	2600	410	635	510	960	5300х2755х3250	150	10	290	15800	22
D320	3700	3200	410	635	510	960	5900х2755х3250	150	10	290	16600	22
D320	4100	3600	410	635	510	1010	6300х2765х3350	150	10	290	17900	22
D320	5100	4200	410	635	510	1025	7300х2785х3350	150	10	290	22600	22
D320	6100	5100	410	635	510	1055	8300х2785х3350	150	10	290	27100	22
D400	3100	2600	410	635	510	1015	5300х2775х3600	100	8	400	19800	30
D400	3700	3200	410	635	510	975	5900х2775х3600	100	8	400	22000	30
D400	4100	3600	410	635	510	975	6300х2790х3600	100	8	400	23850	30
D400	5100	4200	410	635	510	975	7300х2790х3600	100	8	400	26650	30
D400	6100	5100	410	635	510	1055	8300х2790х3730	100	8	400	34000	30
D400	8100	7100	410	635	510	815	10150х2790х3750	100	8	400	46000	30
D500	3700	3200	410	635	510	1025	5900х2730х3625	80	8	500	25500	37
D500	4100	3600	410	635	510	1025	6300х2740х3625	80	8	500	27950	37
D500	5100	4200	410	635	510	1055	7300х2755х3650	80	8	500	31500	37
D500	6100	5100	410	635	510	965	8200х3150х3900	80	8	500	41000	37
D500	8100	7100	410	635	510	750	10200х3200х3950	80	8	500	57000	37
D600	4100	3200	410	675	510	995	6300х3125х4050	80	8,5	550	34000	45
D600	5100	4200	410	675	610	995	7300х3260х4050	80	8,5	550	37000	45
D600	6100	5100	410	675	610	995	8350х3260х4050	80	8,5	550	49000	45
D600	8100	7100	410	675	610	750	10300х3250х4050	80	8,5	550	68000	45
D800	4100	3200	410	675	610	750	6300х3200х4150	75	6	780	44000	45
D800	6100	5100	410	675	610	750	8300х3250х4150	75	6	780	62000	45
D800	8100	7100	410	675	610	750	10500х3250х4150	75	6	780	87000	45
D1000	4100	3200	410	775	610	750	6400х3650х4150	70	6	1000	70000	45
D1000	6100	5100	510	775	610	750	8400х3650х4350	70	6	1000	76000	45
D1000	8100	7100	510	775	610	750	10500х3650х4750	70	6	1000	105000	45
D1250	6100	5000	510	775	610	750	8500х3650х4850	70	6	1000	92000	55
D1250	8100	7100	510	775	610	750	10600х3650х4850	70	6	1000	130000	55
D1500	6100	5000	510	775	610	750	8600х3900х4950	70	6	1300	111000	75
D1500	8100	6500	510	775	610	750	10700х3900х4950	70	6	1300	153000	75
D2000	6100	4500	510	775	610	750	8600х4050х5050	70	5	1700	152000	90
D2000	8100	6500	510	775	610	750	10700х4050х5050	70	5	1700	210000	90

* - расстояние свободного прохода между колоннами
** - технические характеристики могут быть изменены производителем без предварительного уведомления
*** - информация для уточнения по размерам см. схему над таблицей

Дополнительные опции

Увеличение кол-ва осей заднего упора (Х,R+) до 6-8

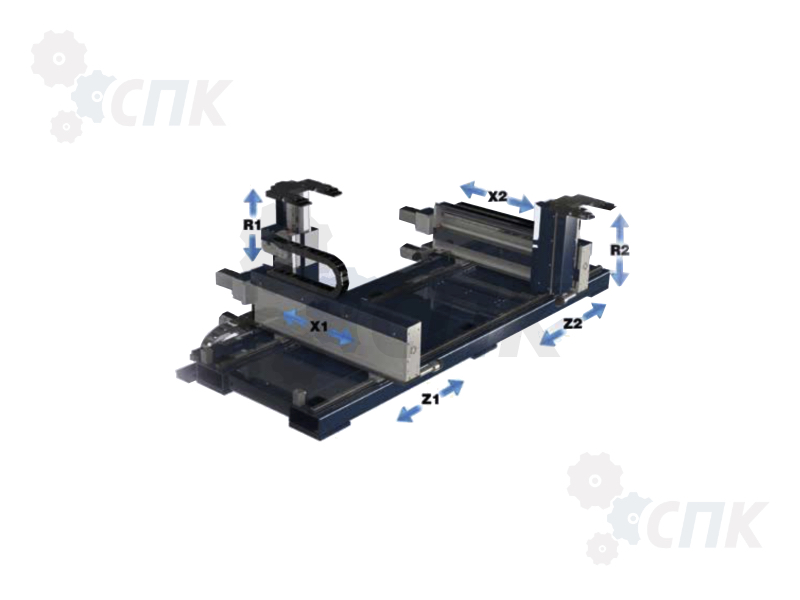

6-и осевой задний упор башенного типа
Увеличение хода заднего упора
Дополнительные пальцы заднего упора
AP01/AP02 - автоматическая система поддержки листа на передней части листогиба
Пневматическая система поддержки тонких листов
Система измерения угла MITUTOYO

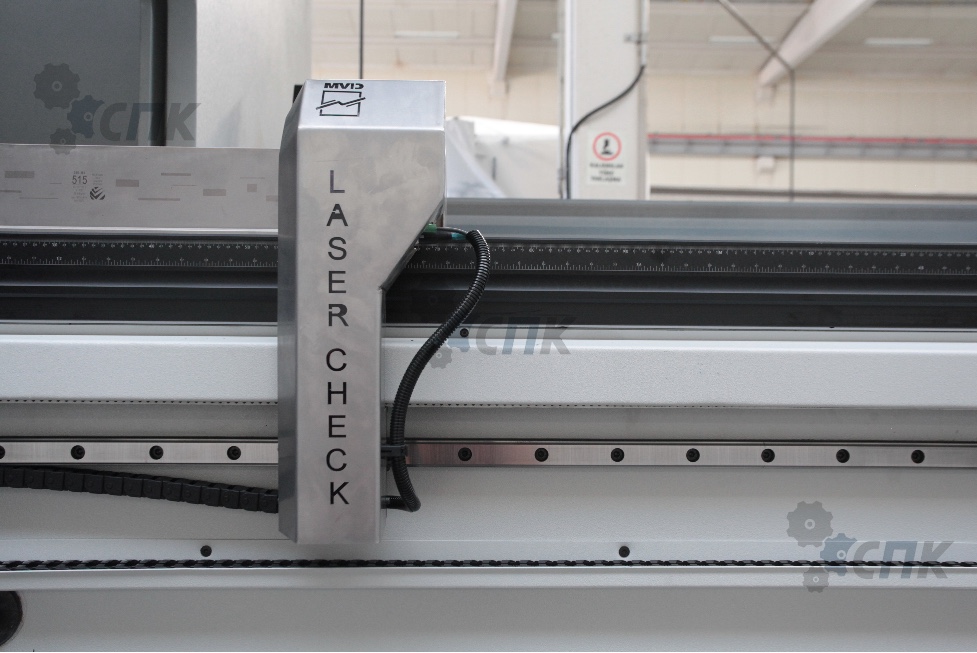

Лазерный контроль угла гиба
Кондиционер для шкафа управления
Система охлаждения или подогрева гидравлического масла
Автоматическая система смазки пресса
Увеличение горловины (зева) станка до 1500 мм
Увеличение мощности станка
Увеличение толщины станины
Различные варианты держателей пуансона: гидравлические WILA NSCL, ROLLERI ROL 200 и пневматический TEDA/EUROSTAMP
Широкий стол для установки матрицы
Держатели матрицы с гидравлическим приводом WILA NSCR и ручные WILA/AMERICAN
Т-образный паз держателя пуансона

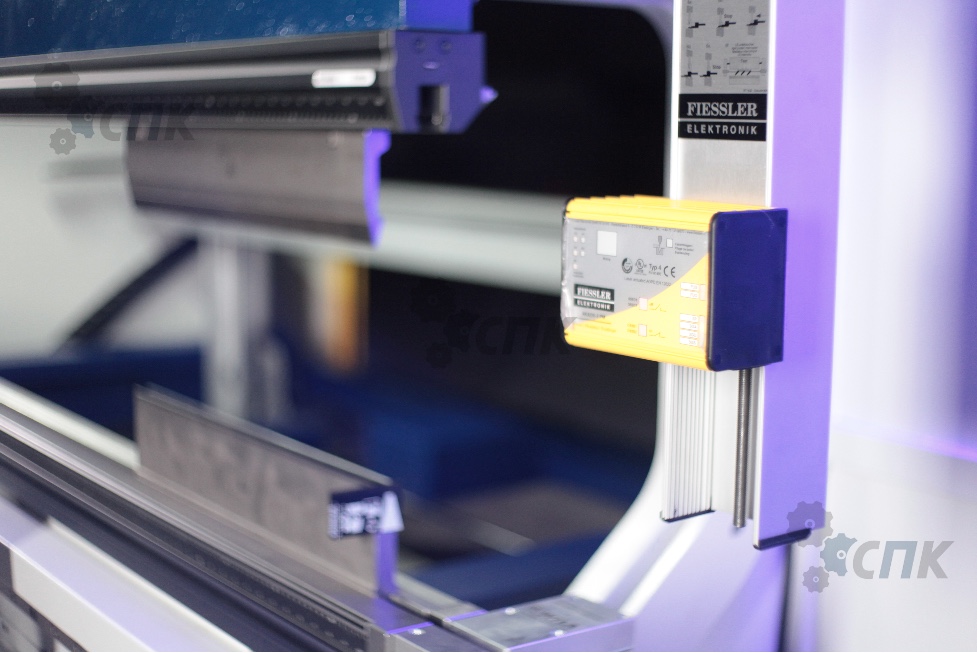

Лазерные системы защиты рук оператора: AKAS FPCS, AKAS II, AKAS III, MSD, DSP или передняя оптическая защита
Задний многолучевой оптический барьер
Варианты замены системы ЧПУ от ESA: S650W, S675W
Варианты замены системы ЧПУ от DELEM: DA-58T, DA-66T, DA-69T
Варианты замены системы ЧПУ от CYBELEC: Visitouch 19MX, CybT15PS

Вопросы и ответы

Листогибочные прессы

Можно ли заранее создать программу гибки на ПК, затем перенести ее в систему ЧПУ и сразу работать без дополнительного программирования в системе станка?

Написание программы заранее на ПК для листогибочного пресса будет бессмысленным занятием, т.к. в работе вертикального листогибочного пресса немного другой принцип отработки программ, в отличие от станков и систем управления, например, у лазерных и плазменных станков. Вам в любом случае нужно будет под каждую новую программу проходить процесс отработки детали и выполнения корректировок в этой самой программе находясь непосредственно у пресса. Мало того, даже старая и «отработанная» на корректировки программа нуждается в новой корректировке после замены партии металла (например та же сталь, но от другого поставщика или другой партии).

Можно ли на листогибочном прессе согнуть листовой металл с большим радиусом (арку), подобно тому, как это делают вальцовочные станки?

Да, это вполне возможно. Только выполнение такой программы займет много времени, будет большое количество шагов гибки. И, конечно же, будут видны грани, их можно нивелировать за счет увеличения числа шагов и уменьшения угла гибки, тем не менее, от них полностью не избавиться. Бывают случаи, когда деталь такой формы требуется срочно, подходящего вальцовочного станка нет, а ее грани не будут для какой-либо задачи считаться недостатком. Порой эти грани даже нужны для повышения жесткости.

Сколько стоит настроить гибочный станок, провести его запуск и обучить нескольких операторов?

Зачастую при поставке нашей компанией листогибочных прессов для Вас стоимость пуско-наладочных работ и обучения будет либо уже в стоимости (бесплатно), либо с большим дисконтом (в зависимости от местонахождения цеха Заказчика). Но иногда требуется наладка, запуск или обучение новых/дополнительных операторов станка нашим новым Заказчикам. В таком случае определяется вид работ, их продолжительность в зависимости от сложности задачи и оборудования, назначается плановая дата выезда. Стоимость рассчитывается по рабочим дням, один день – 34 000 руб. без НДС. К примеру, наладка китайского или турецкого листогибочного пресса с последующим инструктажем двух операторов занимает 2 рабочих смены, то есть 2 дня. Если поставляется пресс, где операторы уже знакомы с конкретной системой ЧПУ нового пресса, то возможно согласование проведения ПНР и за 1 рабочий день.

Срок поставки гибочного пресса?

Срок поставки турецкого пресса в пределах условно стандартных моделей может составлять до 2-3 месяцев. Многотоннажные прессы или большие индивидуальные проекты могут поставляться до 5-6 месяцев. Тандемные исполнения от 4-6 месяцев. Срок поставки китайского пресса, не заказанного на склад, составляет ориентировочно 4-5 месяцев.

Проекты

Поставка гидравлического листогибочного пресса MVD INAN B220-3100

Поставка и проведение пусконаладочных работ по листогибочному прессу MVD Inan B100x2600 (дизайн 2020)

Поставка листогибочного пресса MVD Inan B320x4100 оси заднего упора X, R

Поставка вертикального листогибочного пресса ЧПУ MVD Inan B100x3100

Поставка тандемного листогибочного пресса

Документы

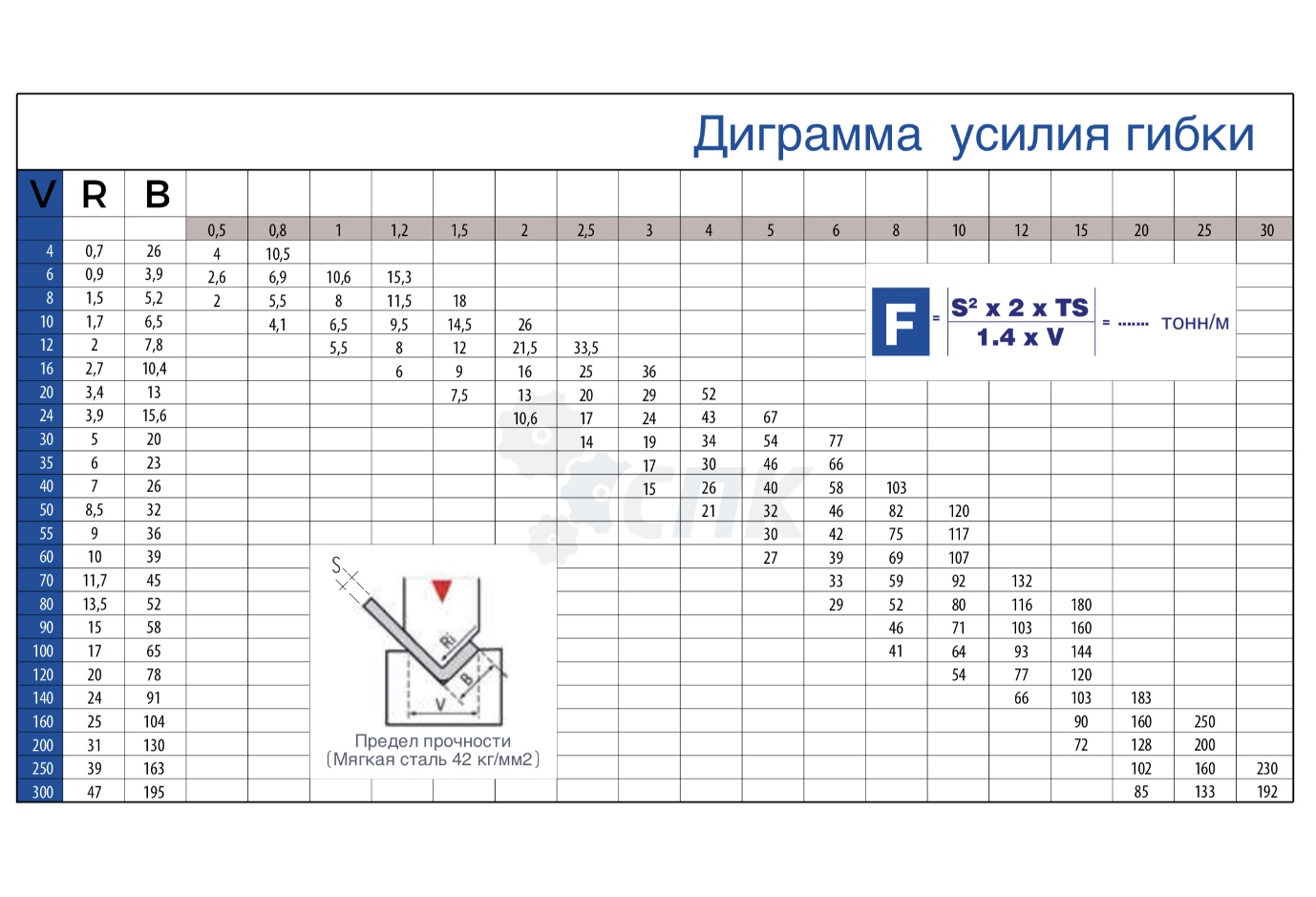

Диаграмма расчета усилия гибки
