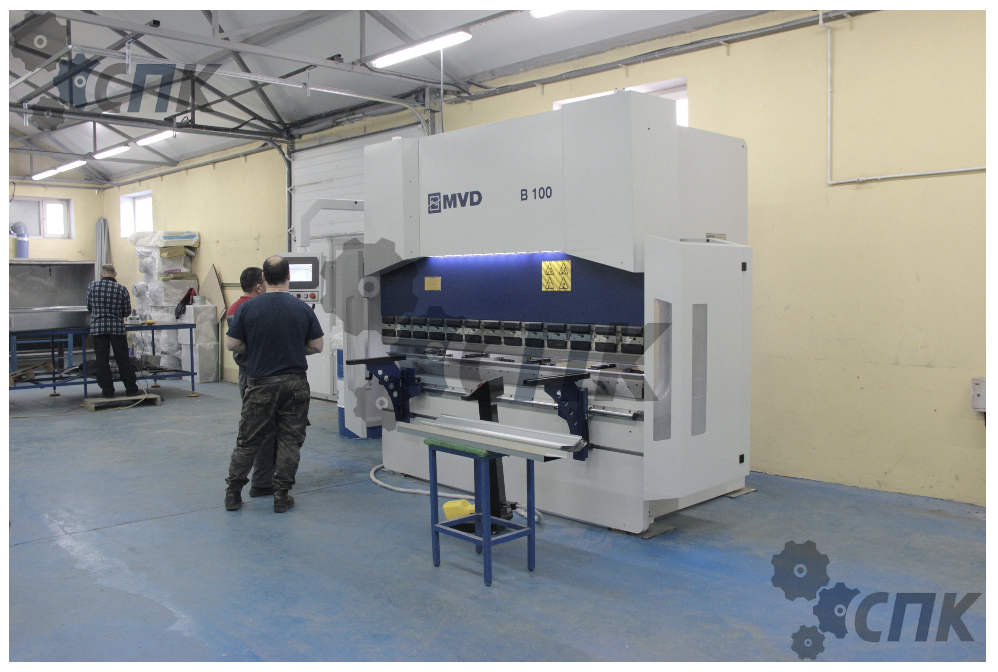

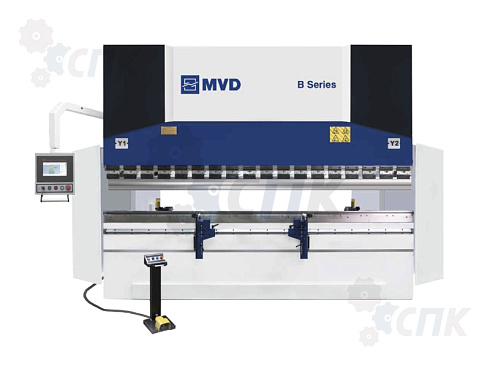

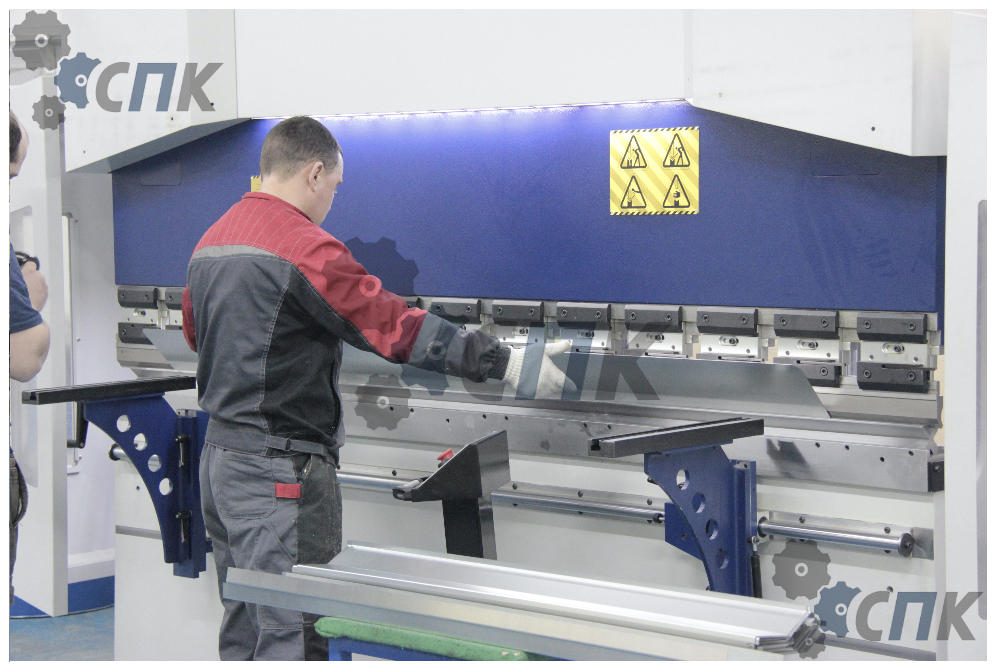

Гидравлический листогибочный пресс MVD B Series

Хит

Фото

Описание

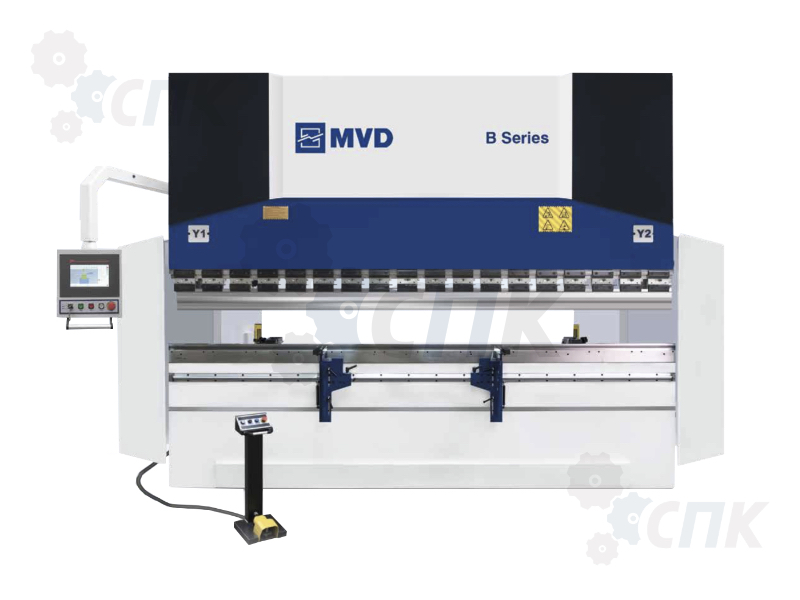

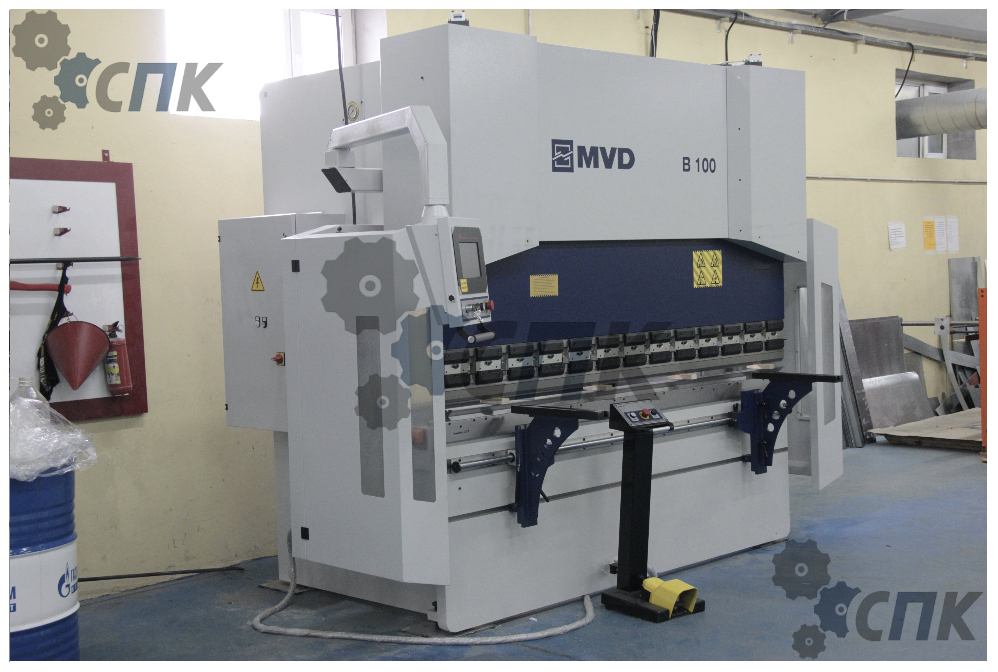

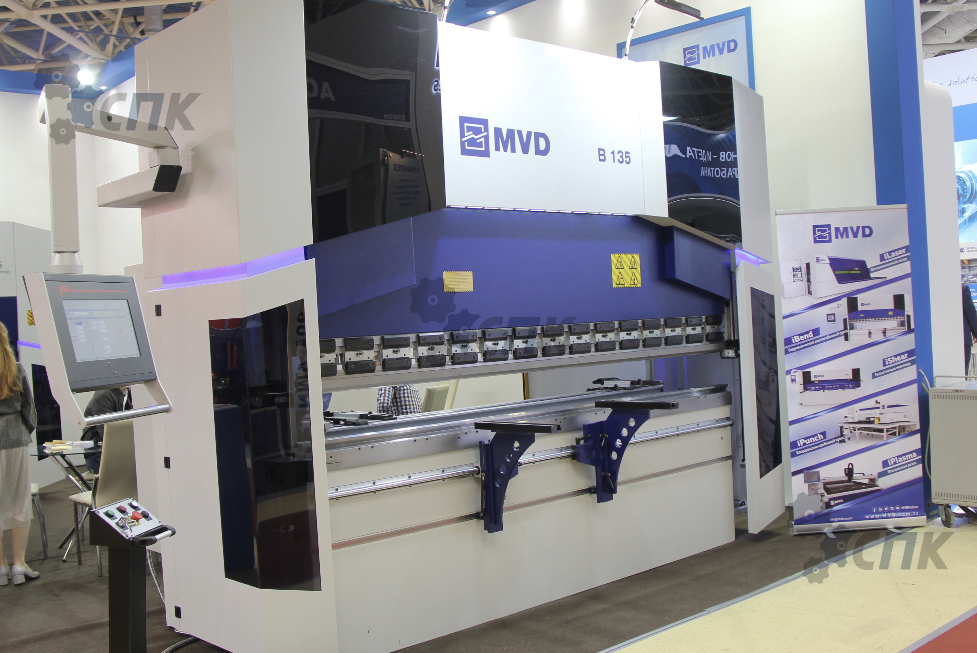

Гидравлический листогибочный пресс MVD серии B

Линейка прессов iBend серии B - это самая популярная серия листогибочных прессов предназначенных для гибки листовой стали. Все элементы, такие как оптические линейки, гидростанция, задние упоры, клапана, электрика, блоки управления, держатели матрицы и пуансонов изготовлены в Европе.

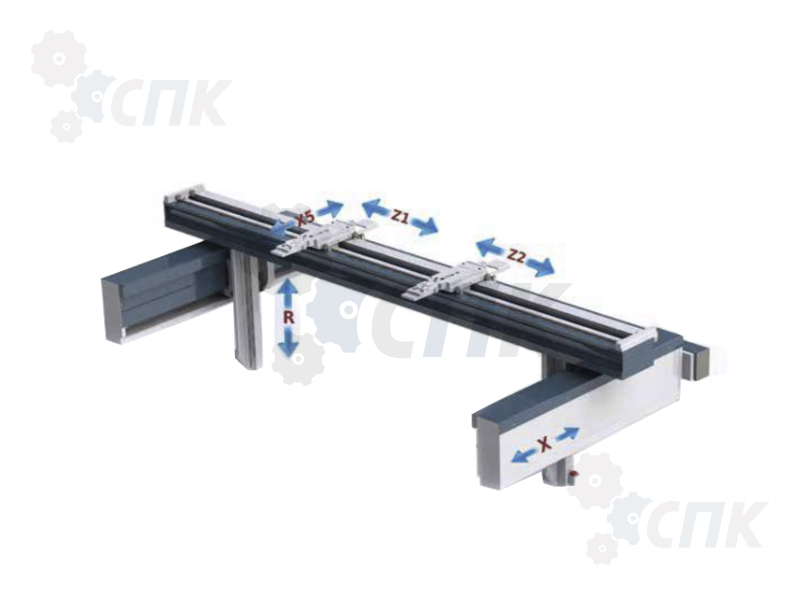

Возможность производства различных комплектаций по осям:
Y1,Y2,X - 3-и оси стандарт, входит в комплектацию
Y1,Y2,X+R - 4 оси
Y1,Y2,X,R,Z1,Z2 - 6 осей
Y1,Y2,X,R,Z1,Z2+X5 - 7 осей
Y1,Y2,X1,X2,R1,R2,Z1,Z2 - 8 осей
Ход траверсы "B" серии - 260 мм, Просвет - 465 мм, зев в стандартном исполнении - 410 мм.

Стандартная комплектация

Y1,Y2,X - 3 управляемые оси
260 мм ход траверсы, 410 мм горловина

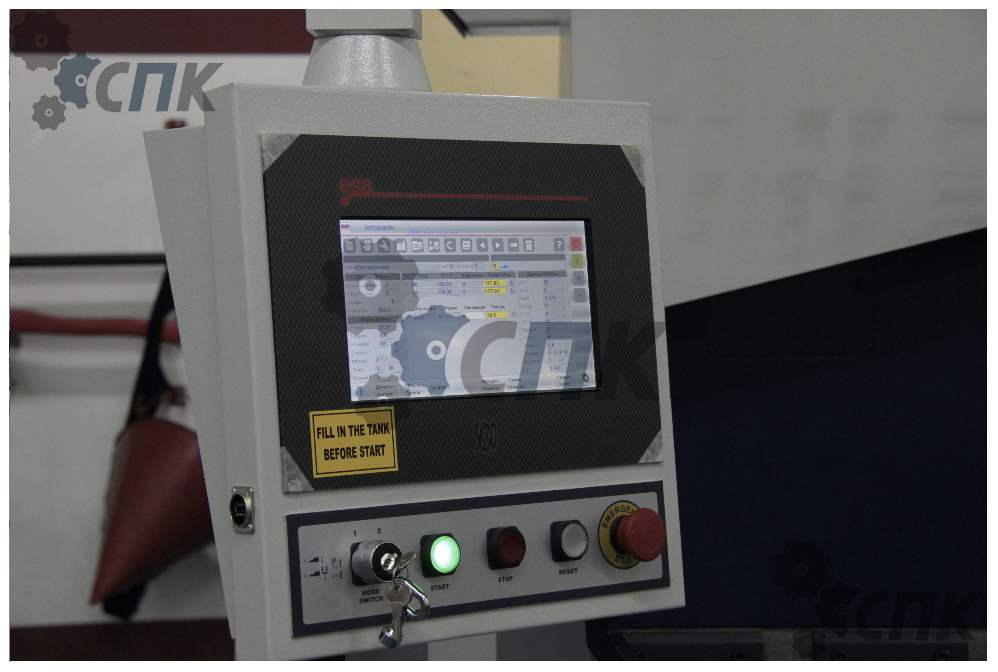

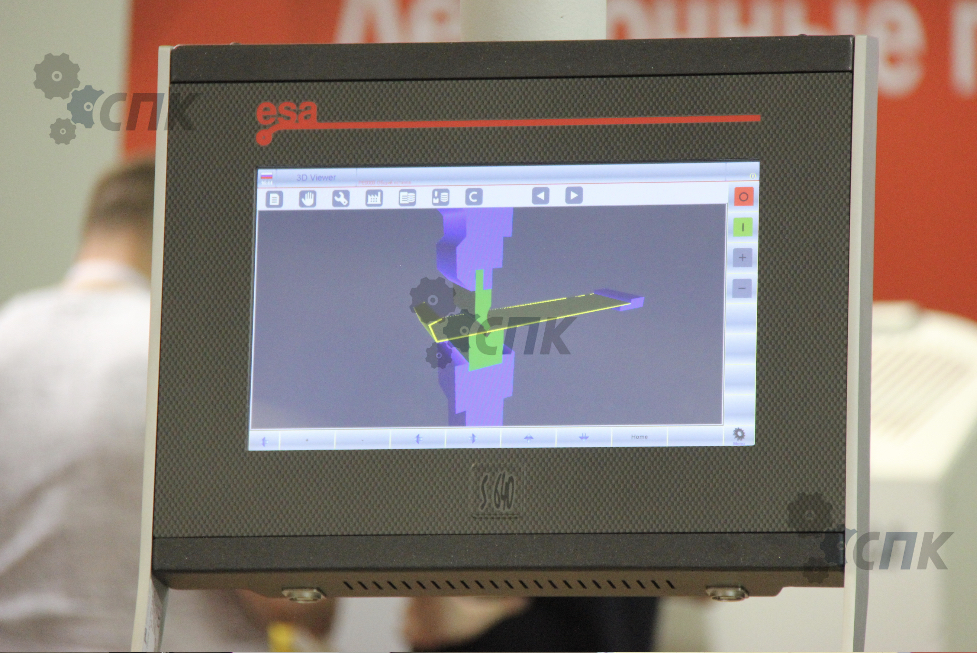

Система ЧПУ модель ESA S630 (10 дюймовый цветной, сенсорный дисплей и 2D моделирование)

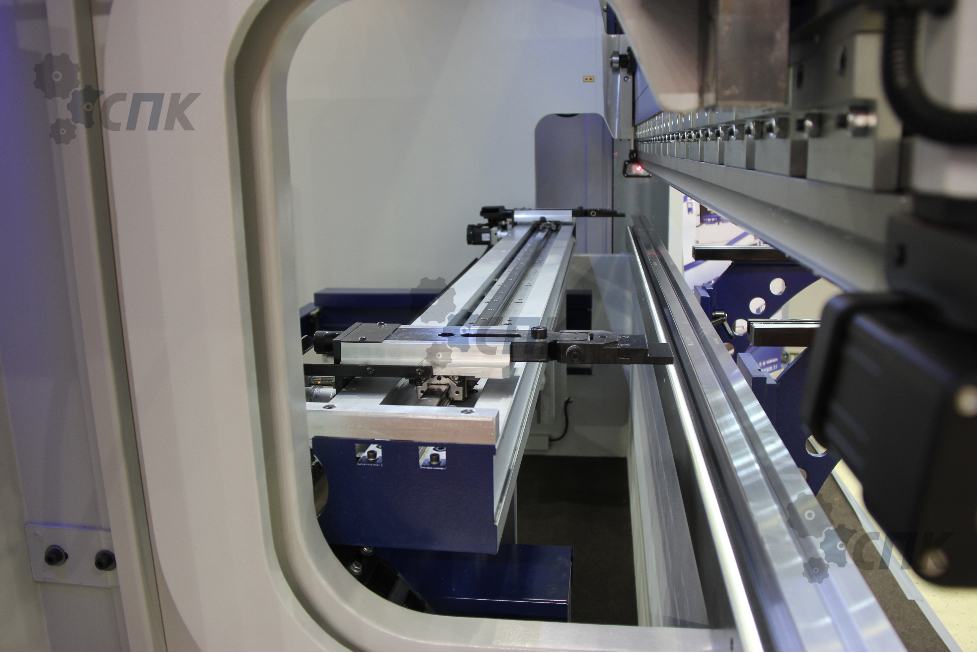

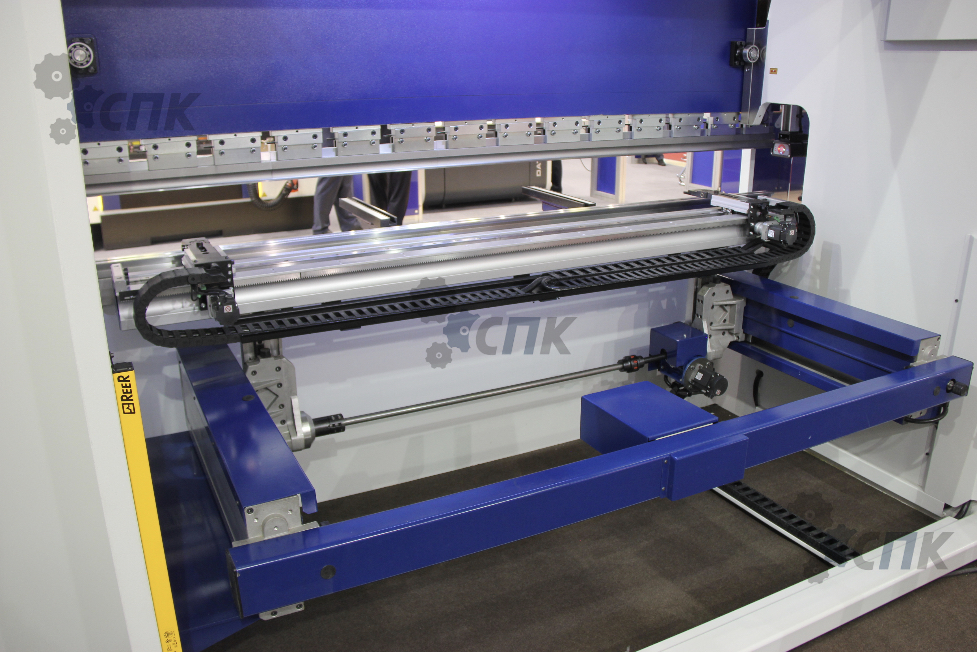

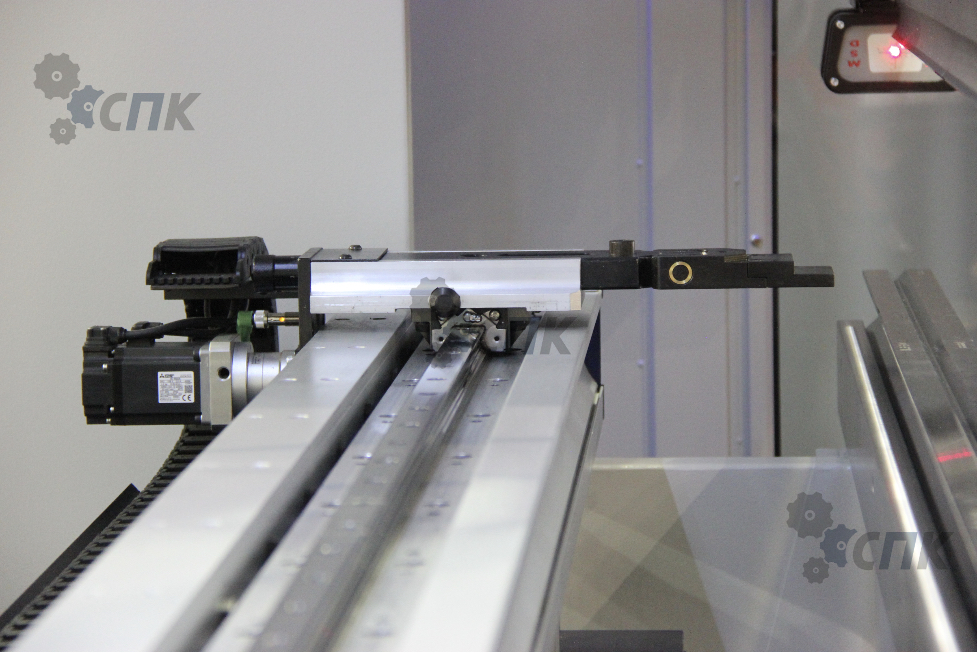

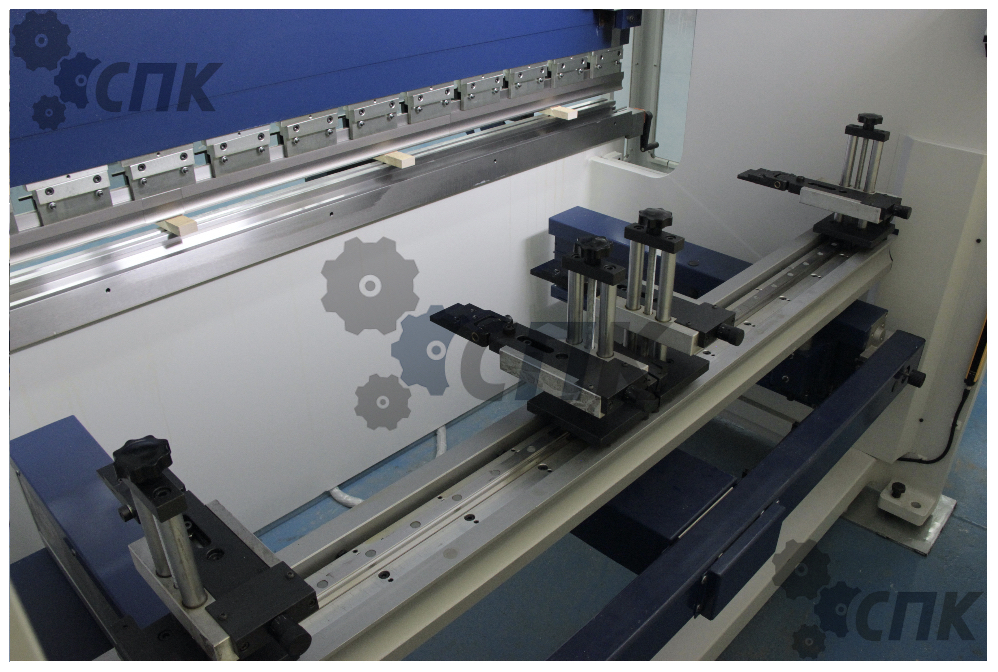

Итальянский задний упор 750 мм с точностью ±0,03 на сервоприводах фирмы Unimec

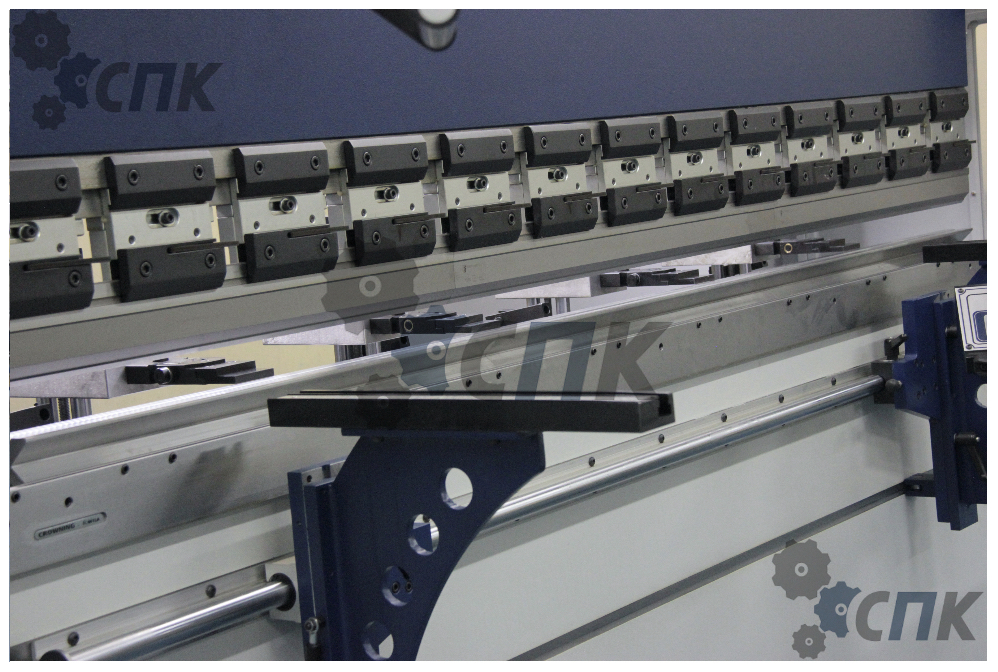

Быстросъемный ручной пуансонодержатель типа Promecam
Усиленные подвижные передние направляющие
Специально разработанный MVD узкий стол для матрицы (Европейский тип)
Оптические линейки GIVI Misure или аналогичные по качеству и классу точности (0,005 мм погрешность)
Стандартный пуансон (H: 67, 85°, R:08)
Стандартная матрица (60x60 mm, 4 ручья: V=16-22-35-50 mm, 85°, H:60)
LED подсветка на корпусе, реагирующая на режимы работы

Постоянные размеры

Ход траверсы, размер C - 260 мм
Просвет между траверсой и станиной - размер J - 465 мм
Просвет между траверсой и станиной - размер J - 485 мм (для моделей от 320 тонн)
Зев, размер D - 410 мм

Модель	Длина (А), мм	Между колоннами (B), мм	Высота стола (E), мм	ДхШхВ, мм	Подвод балки, мм/сек	Гибка мм/сек	Бак, л	Вес, кг	Мощность, кВт
B40	1250	1100	870	3060х2080х2820	150	10	95	3500	4
B60	2100	1600	880	3660х2175х2905	160	10	170	4560	5,5
B60	2600	2150	890	4210x2175x2905	160	10	170	5010	5,5
B100	2600	2150	885	4220х2230х2905	200	10	170	6430	7,5
B100	3100	2600	905	4670х2230х2950	200	10	180	6780	7,5
B135	3100	2600	940	4690х2340х2980	210	10	180	7750	11
B135	3700	3200	955	5290х2340х2995	210	10	180	9400	11
B135	4100	3600	955	5590х2440х2990	210	10	180	10000	11
B175	3100	2600	955	4700х2430х2975	180	10	180	8850	15
B175	3700	3200	955	5300х2430х2990	180	10	180	10500	15
B175	4100	3600	955	5600х2530х2980	180	10	180	11050	15
B220	3100	2600	955	4720х2430х2998	180	10	290	10400	18,5
B220	3700	3200	970	5320х2430х3045	180	10	290	11950	18,5
B220	4100	3600	970	5620х2530х3035	180	10	290	12750	18,5
B270	3100	2600	960	4840х2500х3040	150	10	290	12300	22
B270	3700	3200	960	5440х2500х3040	150	10	290	13500	22
B270	4100	3600	960	5640х2500х3040	150	10	290	14300	22
B320	3100	2600	955	4860х2490х3080	150	10	290	13700	22
B320	3700	3200	955	5460х2490х3085	150	10	290	14500	22
B320	4100	3600	955	5660х2490х3085	150	10	290	15300	22
B320	5100	4200	1030	6660х2570х3210	150	10	290	20500	22
B320	6100	5100	1060	7560х2570х3440	150	10	290	25000	22

Дополнительные опции

2-х, 4-х, 5-и, 6-и осевые задние упоры Unimec

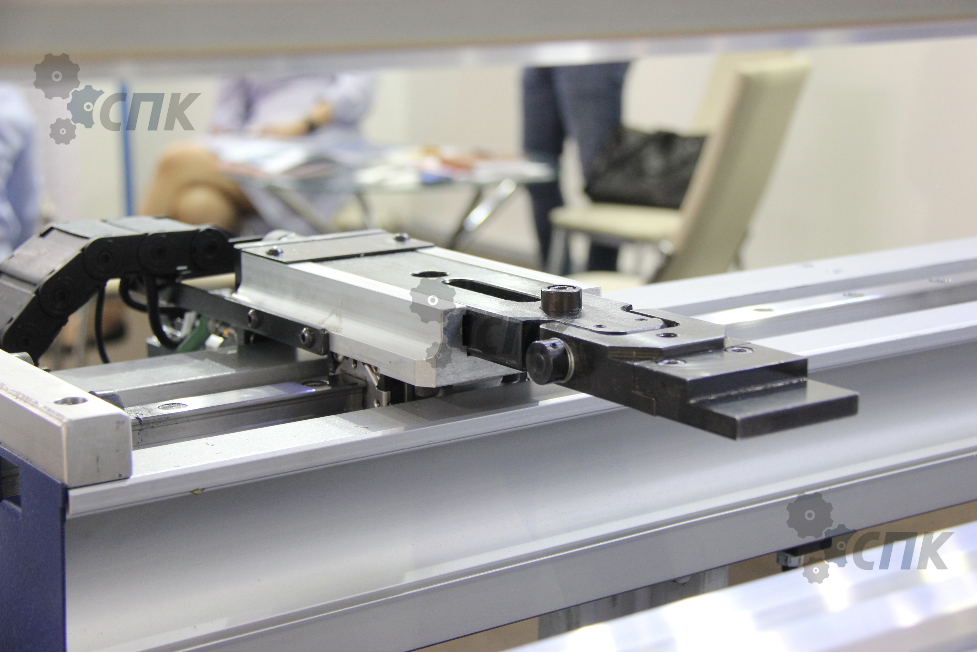

Дополнительные пальцы заднего упора
AP01/AP02 - автоматическая система поддержки листа на передней части листогиба
Пневматическая система поддержки тонких листов
Система измерения угла MITUTOYO
Лазерный контроль угла гиба
Ручная или автоматическая система компенсации прогиба Wila (Нидерланды)
Кондиционер для шкафа управления
Система охлаждения или подогрева гидравлического масла
Автоматическая или ручная система смазки пресса
Увеличение горловины (зева) станка
Увеличение мощности станка
Увеличение толщины станины
Различные варианты держателей пуансона: гидравлические WILA NSCL, ROLLERI ROL 200 и пневматический TEDA/EUROSTAMP
Широкий стол для установки матрицы
Держатели матрицы с гидравлическим приводом WILA NSCR и ручные WILA/AMERICAN
Лазерные системы защиты рук оператора: AKAS FPCS, AKAS II, AKAS III, MSD, DSP или передняя оптическая защита
Задний многолучевой оптический барьер
Варианты замены системы ЧПУ от ESA: S640, S650, S650W
Варианты замены системы ЧПУ от DELEM: DA-58T, DA-53T, DA-66T
Варианты замены системы ЧПУ от CYBELEC: CybTouch 8 PS, CybTouch 12, CybTouch 15

FAQ

Листогибочные прессы

Можно ли заранее создать программу гибки на ПК, затем перенести ее в систему ЧПУ и сразу работать без дополнительного программирования в системе станка?

Написание программы заранее на ПК для листогибочного пресса будет бессмысленным занятием, т.к. в работе вертикального листогибочного пресса немного другой принцип отработки программ, в отличие от станков и систем управления, например, у лазерных и плазменных станков. Вам в любом случае нужно будет под каждую новую программу проходить процесс отработки детали и выполнения корректировок в этой самой программе находясь непосредственно у пресса. Мало того, даже старая и «отработанная» на корректировки программа нуждается в новой корректировке после замены партии металла (например та же сталь, но от другого поставщика или другой партии).

Можно ли на листогибочном прессе согнуть листовой металл с большим радиусом (арку), подобно тому, как это делают вальцовочные станки?

Да, это вполне возможно. Только выполнение такой программы займет много времени, будет большое количество шагов гибки. И, конечно же, будут видны грани, их можно нивелировать за счет увеличения числа шагов и уменьшения угла гибки, тем не менее, от них полностью не избавиться. Бывают случаи, когда деталь такой формы требуется срочно, подходящего вальцовочного станка нет, а ее грани не будут для какой-либо задачи считаться недостатком. Порой эти грани даже нужны для повышения жесткости.

Сколько стоит настроить гибочный станок, провести его запуск и обучить нескольких операторов?

Зачастую при поставке нашей компанией листогибочных прессов для Вас стоимость пуско-наладочных работ и обучения будет либо уже в стоимости (бесплатно), либо с большим дисконтом (в зависимости от местонахождения цеха Заказчика). Но иногда требуется наладка, запуск или обучение новых/дополнительных операторов станка нашим новым Заказчикам. В таком случае определяется вид работ, их продолжительность в зависимости от сложности задачи и оборудования, назначается плановая дата выезда. Стоимость рассчитывается по рабочим дням, один день – 34 000 руб. без НДС. К примеру, наладка китайского или турецкого листогибочного пресса с последующим инструктажем двух операторов занимает 2 рабочих смены, то есть 2 дня. Если поставляется пресс, где операторы уже знакомы с конкретной системой ЧПУ нового пресса, то возможно согласование проведения ПНР и за 1 рабочий день.

Срок поставки гибочного пресса?

Срок поставки турецкого пресса в пределах условно стандартных моделей может составлять до 2-3 месяцев. Многотоннажные прессы или большие индивидуальные проекты могут поставляться до 5-6 месяцев. Тандемные исполнения от 4-6 месяцев. Срок поставки китайского пресса, не заказанного на склад, составляет ориентировочно 4-5 месяцев.

Проекты

Поставка гидравлического листогибочного пресса MVD INAN B220-3100

Поставка и проведение пусконаладочных работ по листогибочному прессу MVD Inan B100x2600 (дизайн 2020)

Поставка листогибочного пресса MVD Inan B320x4100 оси заднего упора X, R

Поставка вертикального листогибочного пресса ЧПУ MVD Inan B100x3100

Поставка тандемного листогибочного пресса

Документы

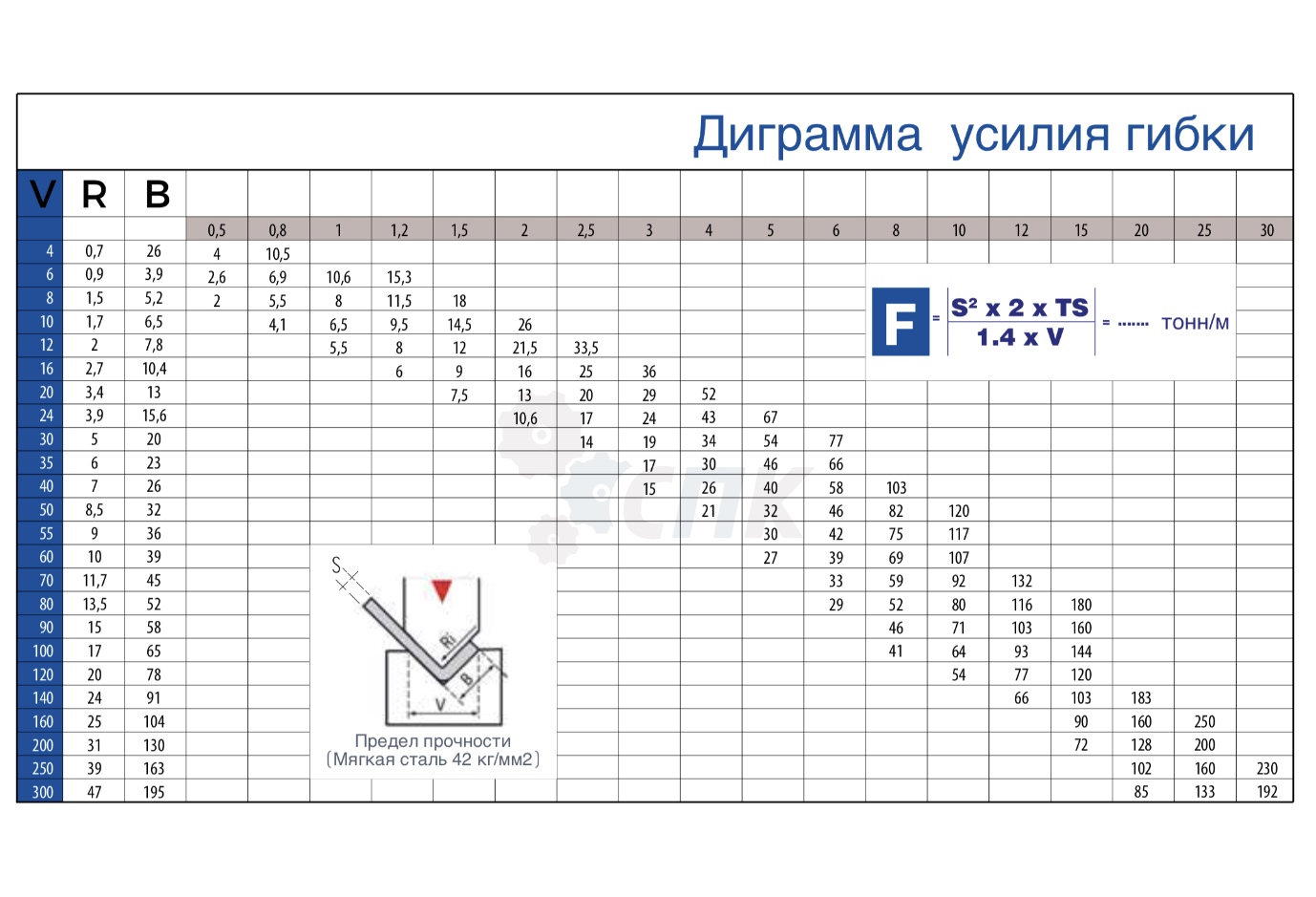

диаграмма усилия гибки
