Здесь мы покажем Вам как на листогибочном прессе под управлением системы ЧПУ от Cybelec CybTouch 12 создать простую программу гибки прямо у станка. Все данные будут показаны в видео на примере омега профиля. Для точного понимания процесса ниже будет описана последовательность действий и их описание.
Дано:
Турецкий листогибочный гидравлический пресс
100 тонн усилия, рабочая длина 3100 мм
Автоматизированные оси: Y1+Y2, X
Система ЧПУ: Cybelec CybTouch 12 – сенсорный 12-дюймовый дисплей с 2D моделированием
Деталь: Омега профиль с размерами полок 50х42х57х42х50 мм и углами гиба 90 градусов
Перед началом создания программы в интерфейсе системы необходимо выбрать раздел – EasyBend, далее все действия будут совершаться в нем.
Этапы создания программы:

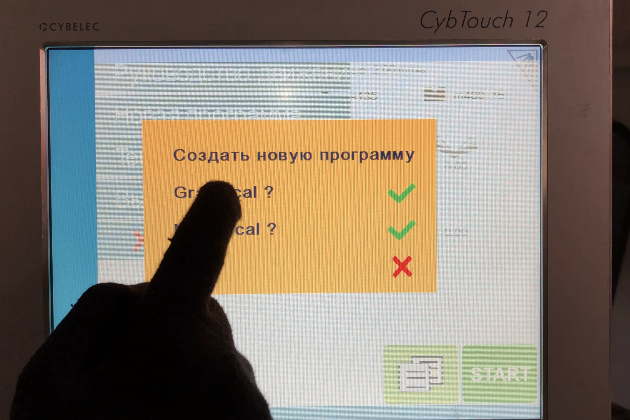

В нижнем левом углу вызываем меню и выбираем пункт «Новая программа». После чего следует выбрать графический (с 2D визуализацией) вариант создания – Graphical
Попадаем в общую рабочую вкладку, сверху в строке параметров необходимо выбрать тип металла и толщину заготовки, если это не задано по умолчанию
Выбираем из списка установленный инструмент на станке: пуансон и матрицу
Далее в произвольном порядке в основном поле нажатием на экран рисуем профиль детали
Когда профиль готов необходимо попасть в настройку параметров заготовки, этот пункт можно вызвать нажатием на кнопку снизу в крайней правой части экрана
Выбираем первый пункт таблицы параметров и заполняем поочередно такие данные, как L – длина полки и градус угла гиба. Для удобства программа показывает, какое в данный момент нужно вводить значение не только символом, но и контрастной жирной точкой на самом профиле
После установки всех значений в правом нижнем углу вызываем меню выбора с порядком всех гибов
Указав последовательность, смотрим предложенные варианты в режиме моделирования
Если все готово к работе – жмем на экране кнопку START
На создание подобной несложной программы у оператора листогибочного станка уходит от 2-3 минут рабочего времени. Дальше все зависит от сложности детали и количества гибов
