Усилие: от 200 до 4000 тонн
Длина гибки: от 6200 мм
Объединение от 2-х станков
iBend в тандемном исполнении

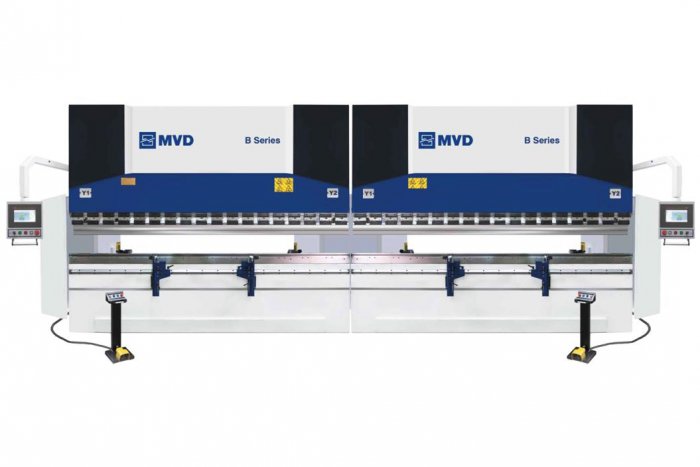

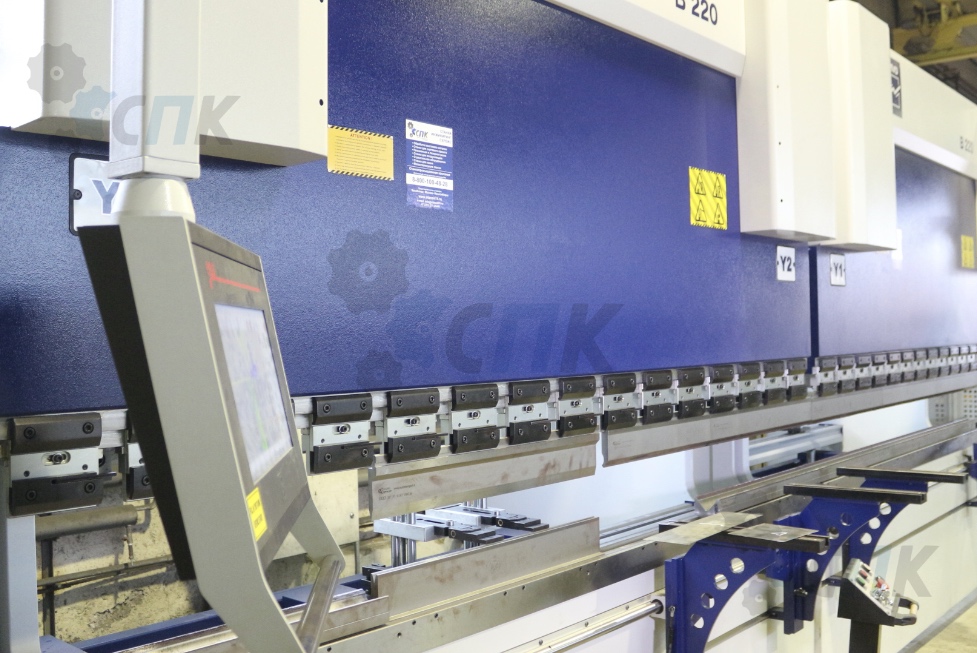

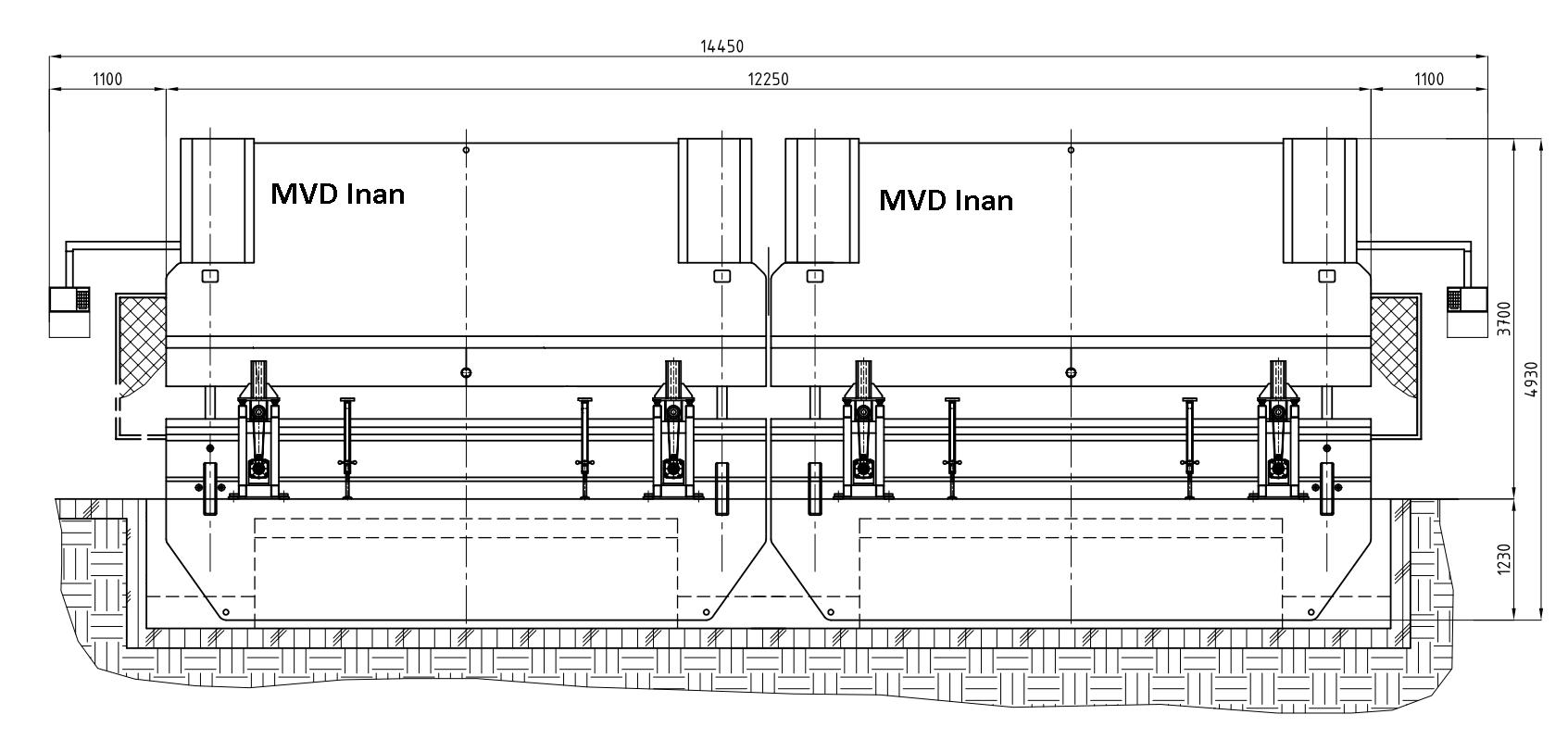

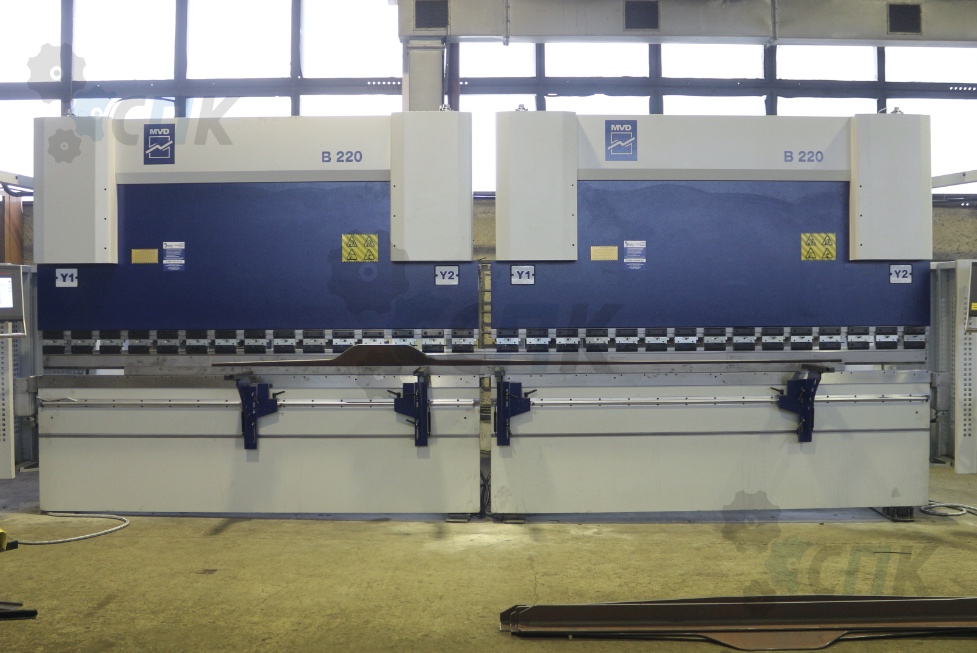

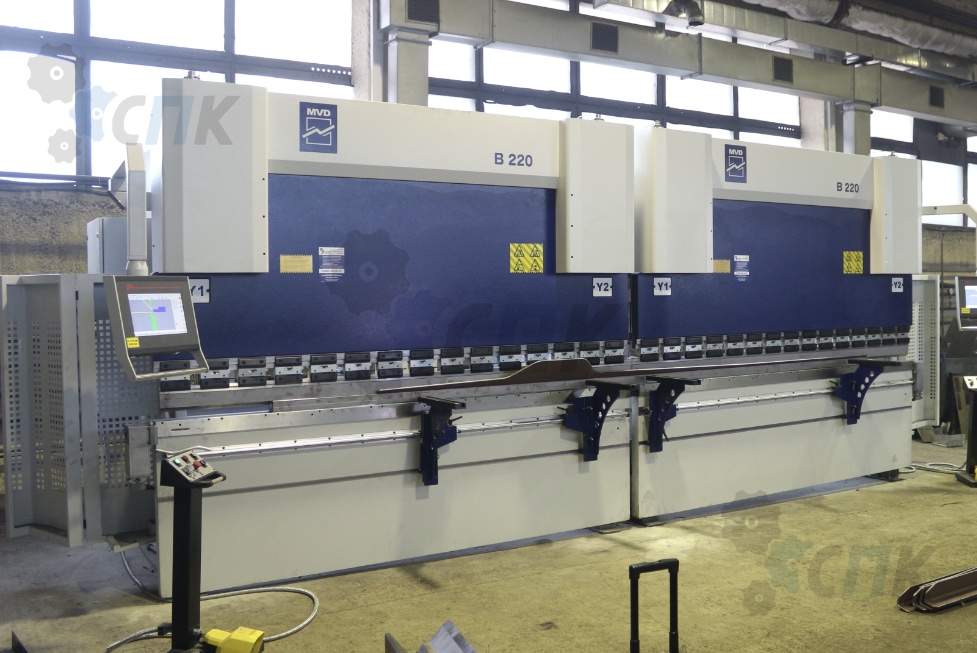

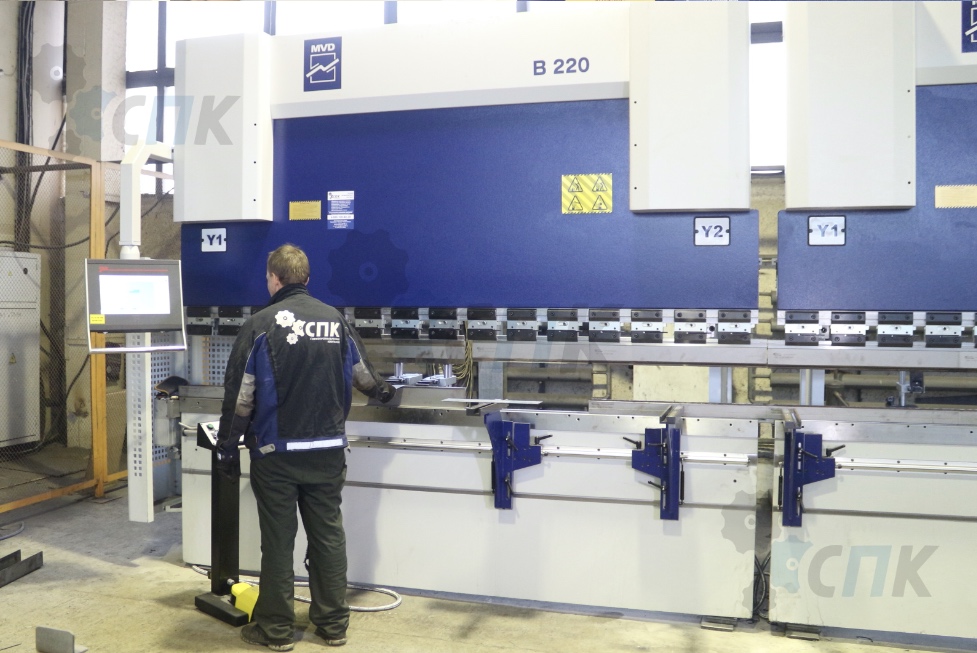

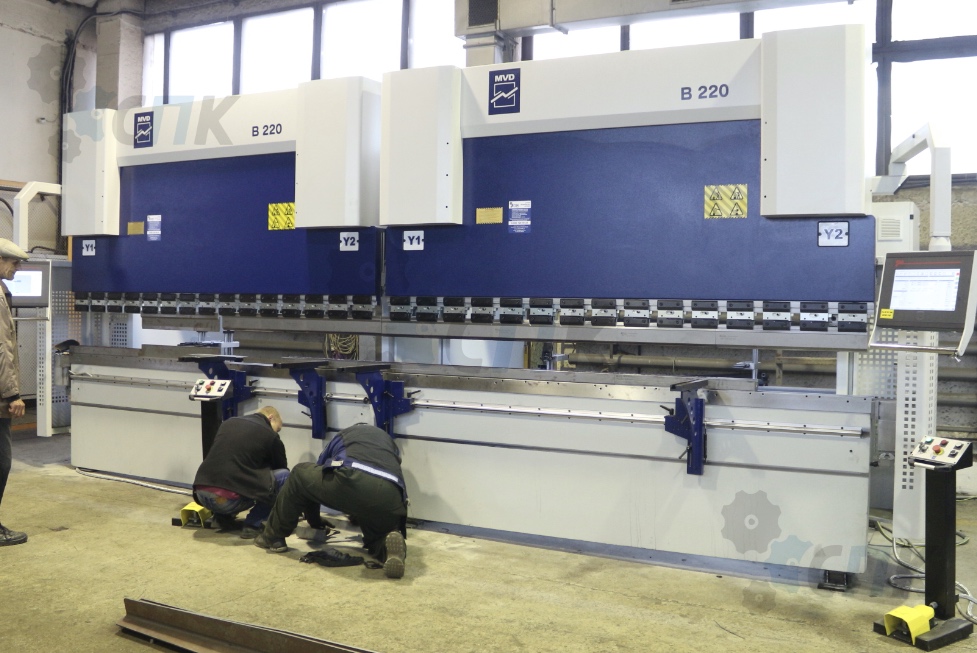

Тандемный листогибочный пресс это специальное исполнение сверхдлинного пресса с большим усилием, состоящего из двух или более однотипных станков одной серии, длины и тоннажа, которые объединены механически и программно. Такая машина способна работать как в режиме тандема, когда задействованы все прессы синхронизировано под одну задачу, управляемые с одной стойки ЧПУ, так и раздельно, либо вообще только один пресс из всех (состоящих в тандеме).
Возможность производства различных комплектаций по осям:
- Y1,Y2, X - 3-и оси стандарт, входит в комплектацию
- Y1,Y2, X+R
- Y1,Y2, X, R, Z1, Z2
- Y1,Y2, X, R, Z1, Z2+X5
- Y1,Y2, X1, X2, R1, R2, Z1, Z2
Базовая комплектация
- Автоматическая система компенсации прогиба Wila
- Итальянский задний упор 750 мм с точностью ±0,03 на сервоприводах фирмы Unimec
- Усиленные подвижные передние направляющие
- Оптические линейки GIVI Misure или Heidenhain (0,005 мм погрешность)
- Стандартный пуансон (H: 67, 85°, R:08)
- Стандартная матрица (60x60 mm, 4 ручья: V=16-22-35-50 mm, 85°, H:60)
- LED подсветка на корпусе, реагирующая на режимы работы
Конкретная комплектация составляется исходя из технического задания, выборки моделей, пожеланий заказчика и рекомендаций наших специалистов.
Тандем может быть создан из различных серий прессов линейки iBend:

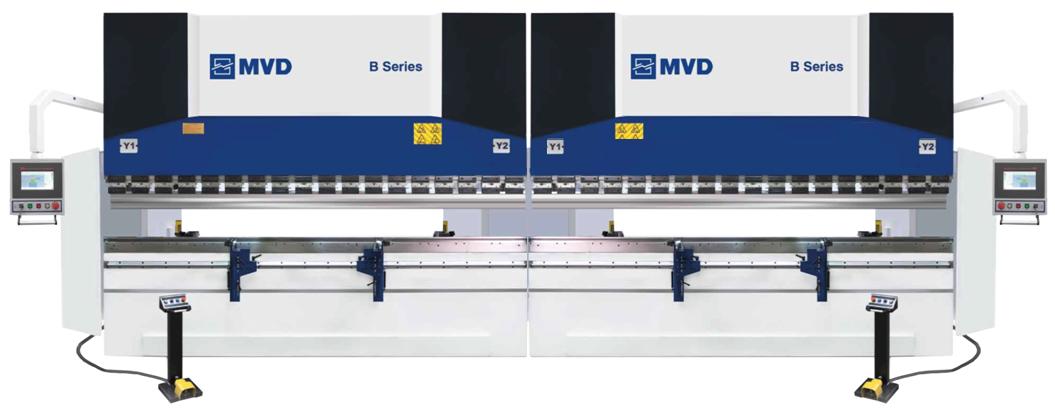

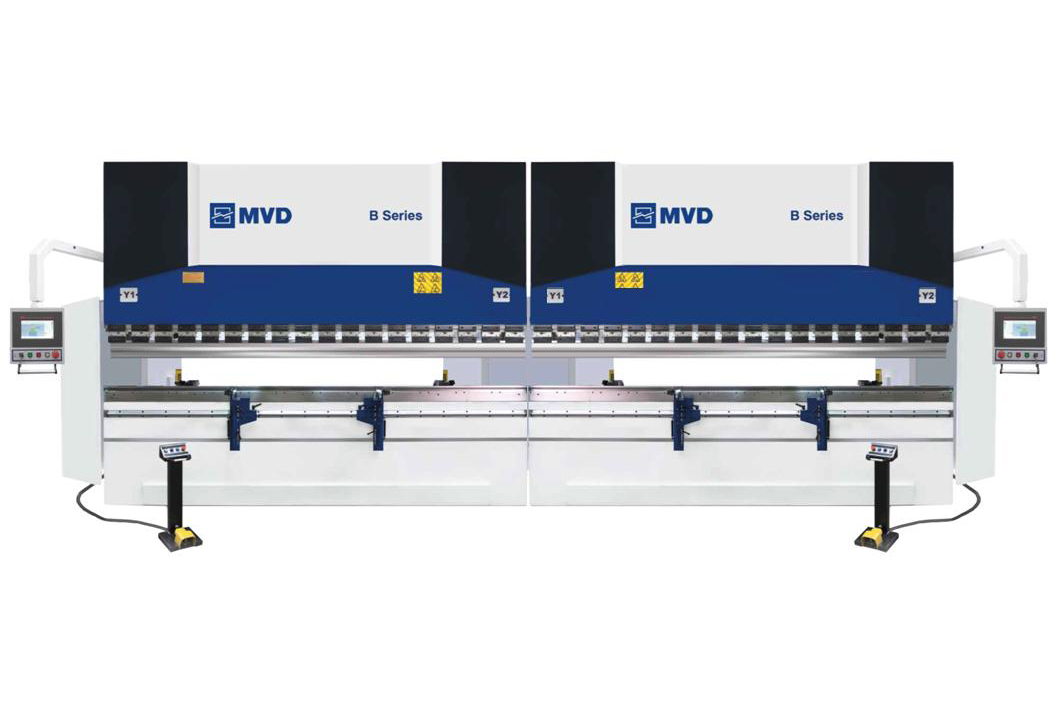

Тандем пресс из B-series

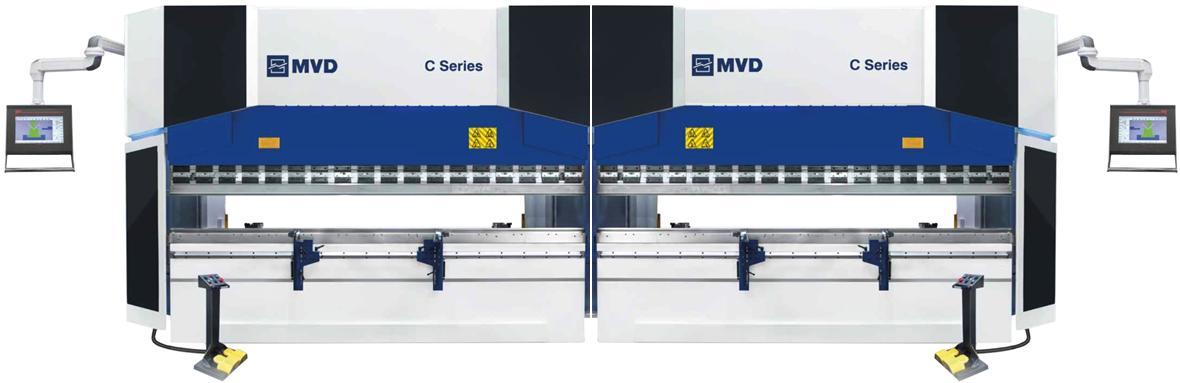

Тандем пресс из C-series
Тандем пресс из D-series
Дополнительные опции:
- 2-х, 4-х, 5-и, 6-и осевые задние упоры Unimec
- Специальная автоматическая система поддержки листа в передней части листогиба для тяжелых листов
- Система рольгангов для перемещения детали после гибки
- Автоматизированный съемник детали после гибки (в случаях ТЗ на гибку опор)
- Дополнительные пальцы заднего упора (для моделей без автоматических осей Z1+Z2)
- Пневматическая система поддержки тонких листов
- Система измерения угла MITUTOYO
- Лазерный контроль угла гиба
- Кондиционер для шкафа управления
- Автоматическая или ручная система смазки пресса
- Различные варианты держателей пуансона: гидравлические WILA NSCL, ROLLERI ROL 200 и пневматический TEDA/EUROSTAMP
- Широкий стол для установки матрицы
- Держатели матрицы с гидравлическим приводом WILA NSCR и ручные WILA/AMERICAN
- Лазерные системы защиты рук оператора: AKAS FPCS, AKAS II, AKAS III, MSD, DSP или передняя оптическая защита
- Задний многолучевой оптический барьер

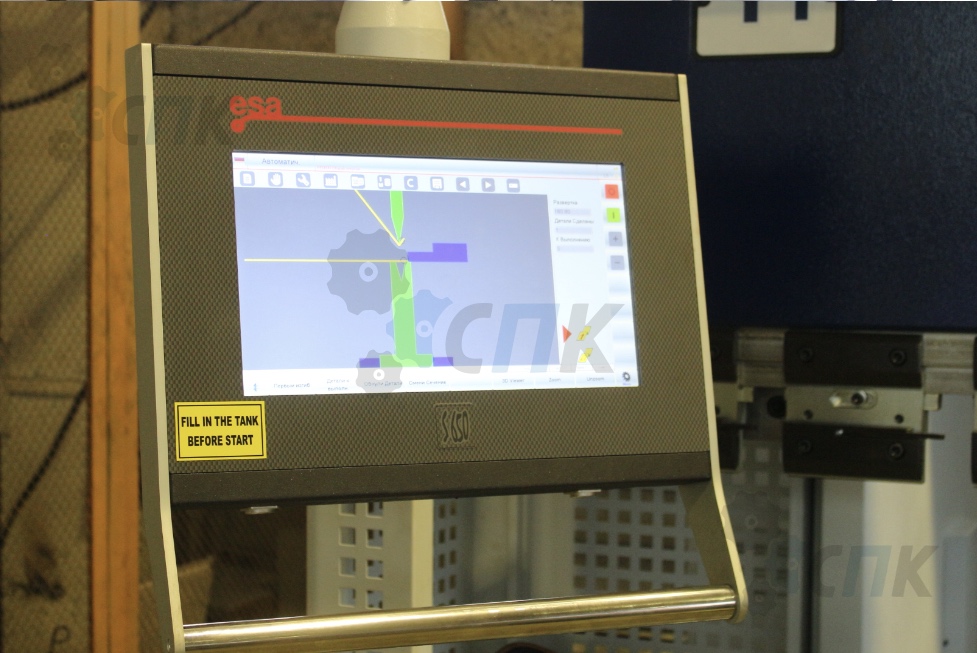

- Варианты замены системы ЧПУ от ESA: S650, S650W
- Варианты замены системы ЧПУ от DELEM: DA-58T, DA-53T, DA-66T
- Варианты замены системы ЧПУ от CYBELEC: CybTouch 12, CybTouch 15
Листогибочные прессы
Написание программы заранее на ПК для листогибочного пресса будет бессмысленным занятием, т.к. в работе вертикального листогибочного пресса немного другой принцип отработки программ, в отличие от станков и систем управления, например, у лазерных и плазменных станков. Вам в любом случае нужно будет под каждую новую программу проходить процесс отработки детали и выполнения корректировок в этой самой программе находясь непосредственно у пресса. Мало того, даже старая и «отработанная» на корректировки программа нуждается в новой корректировке после замены партии металла (например та же сталь, но от другого поставщика или другой партии).

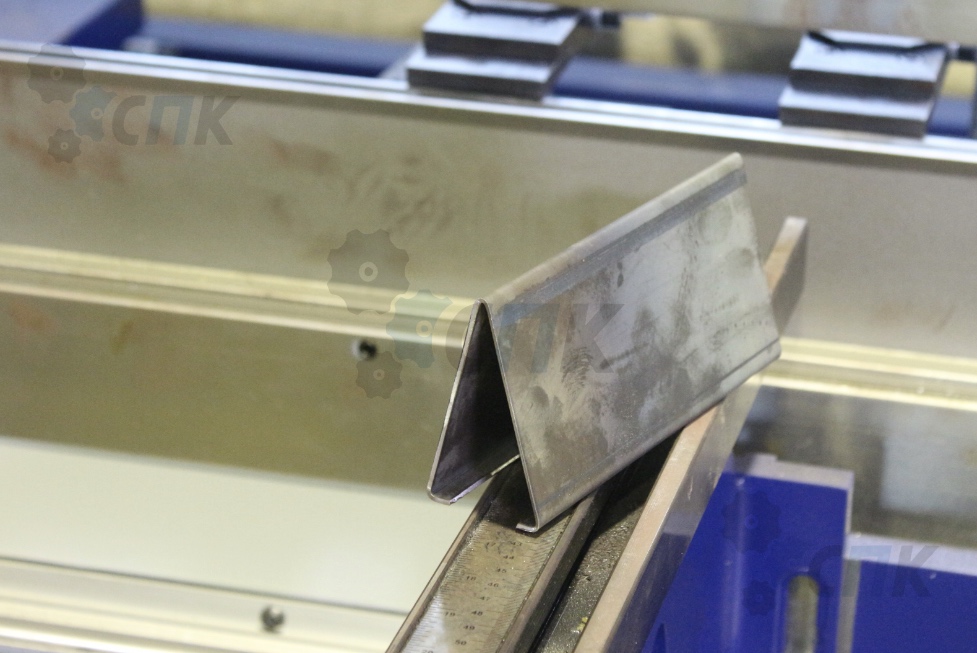

Да, это вполне возможно. Только выполнение такой программы займет много времени, будет большое количество шагов гибки. И, конечно же, будут видны грани, их можно нивелировать за счет увеличения числа шагов и уменьшения угла гибки, тем не менее, от них полностью не избавиться. Бывают случаи, когда деталь такой формы требуется срочно, подходящего вальцовочного станка нет, а ее грани не будут для какой-либо задачи считаться недостатком. Порой эти грани даже нужны для повышения жесткости.
